MPW2...
Pobierz instrukcję .pdf (1 279 kB)
PRZEZNACZENIE:
Układ jest przeznaczony do wykrywania niskiego/wysokiego poziomu wody - NPW (braku wody) oraz do wytwarzania blokady (zestyk bezpotencjałowy przekaźnika) palnika lub innego urządzenia dostarczającego energię cieplną do kotłów wodnych do 110oC oraz innych zbiorników (nie podlegających dyrektywie PED dotyczącej urządzeń ciśnieniowych). Funkcja zabezpieczenia przed niskim/wysokim poziomem wody jest realizowana przez jeden moduł elektroniczny MPW2... współpracujący z jednym konduktometrycznym czujnikiem elektrodowym CPW-5, -7 (i jedną elektrodą wspólną WSP tylko dla CPW-5).
Do zmiany działania służy zwora SW1 umożliwiająca wykrywanie wysokiego poziomu wody - WPW (przelew) oraz do wytwarzania blokady (zestyk bezpotencjałowy przekaźnika) dowolnego urządzenia.
W obu konfiguracjach ogranicznika jest sygnalizowany stan zanurzenia elektrody oraz ustawienia blokady.

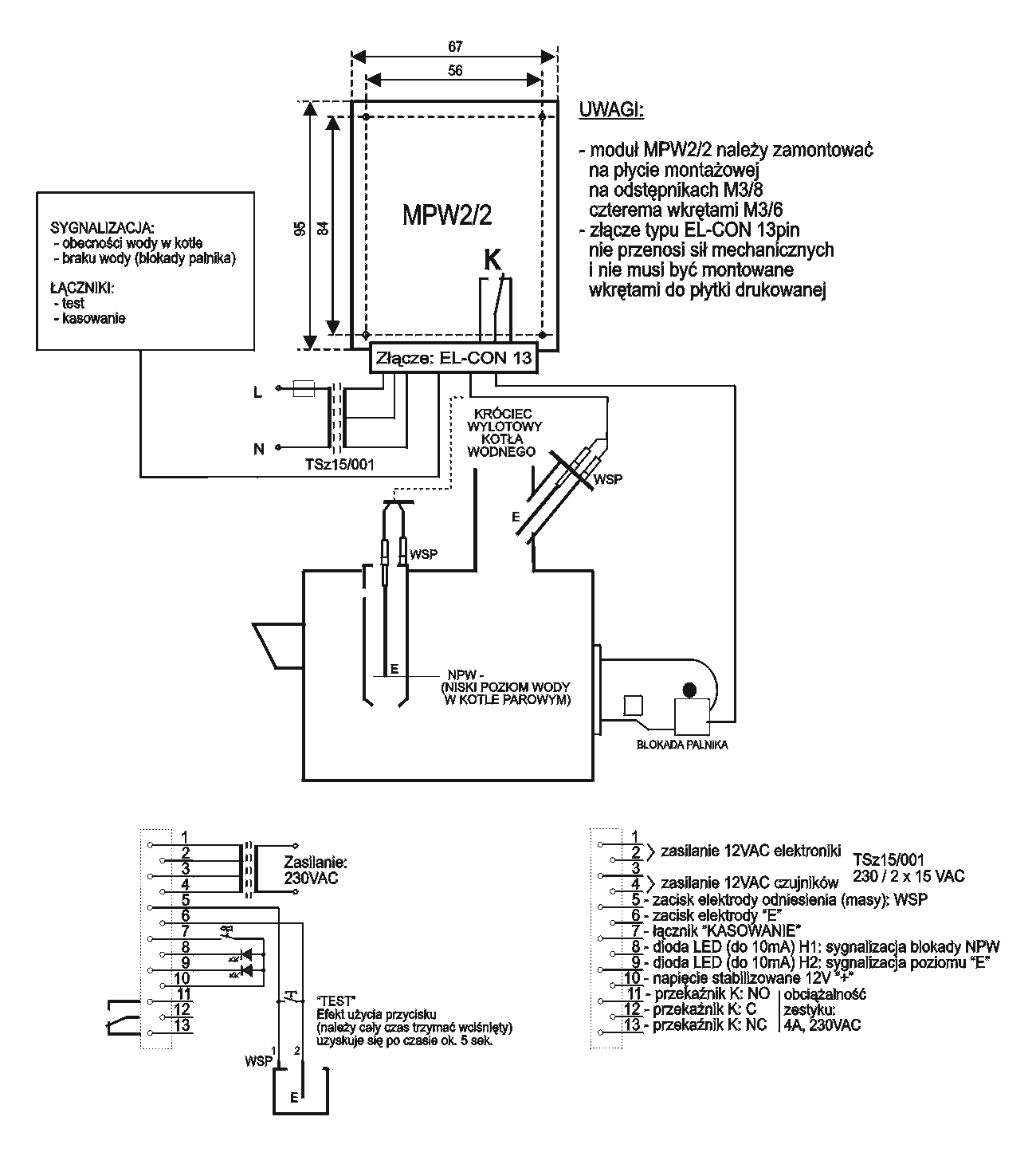

Kompletacja układu MPW2/2:
- moduł elektroniczny MPW2/2
- transformator TS15/001 zasilający moduł
- gniazdo złącza pośredniego 13 pin
- dioda LED + oprawa
- konduktometryczny czujnik elektrodowy poziomu wody
- elektroda wspólna WSP (tylko dla CPW-5)
- osłona czujników poziomu OC-110 (tylko dla CPW-5)
- podkładka miedziana
| - szt.1
- szt.1
- szt.1
- szt.2
- szt.1
- szt.1
- szt.1
- kpl.1 |

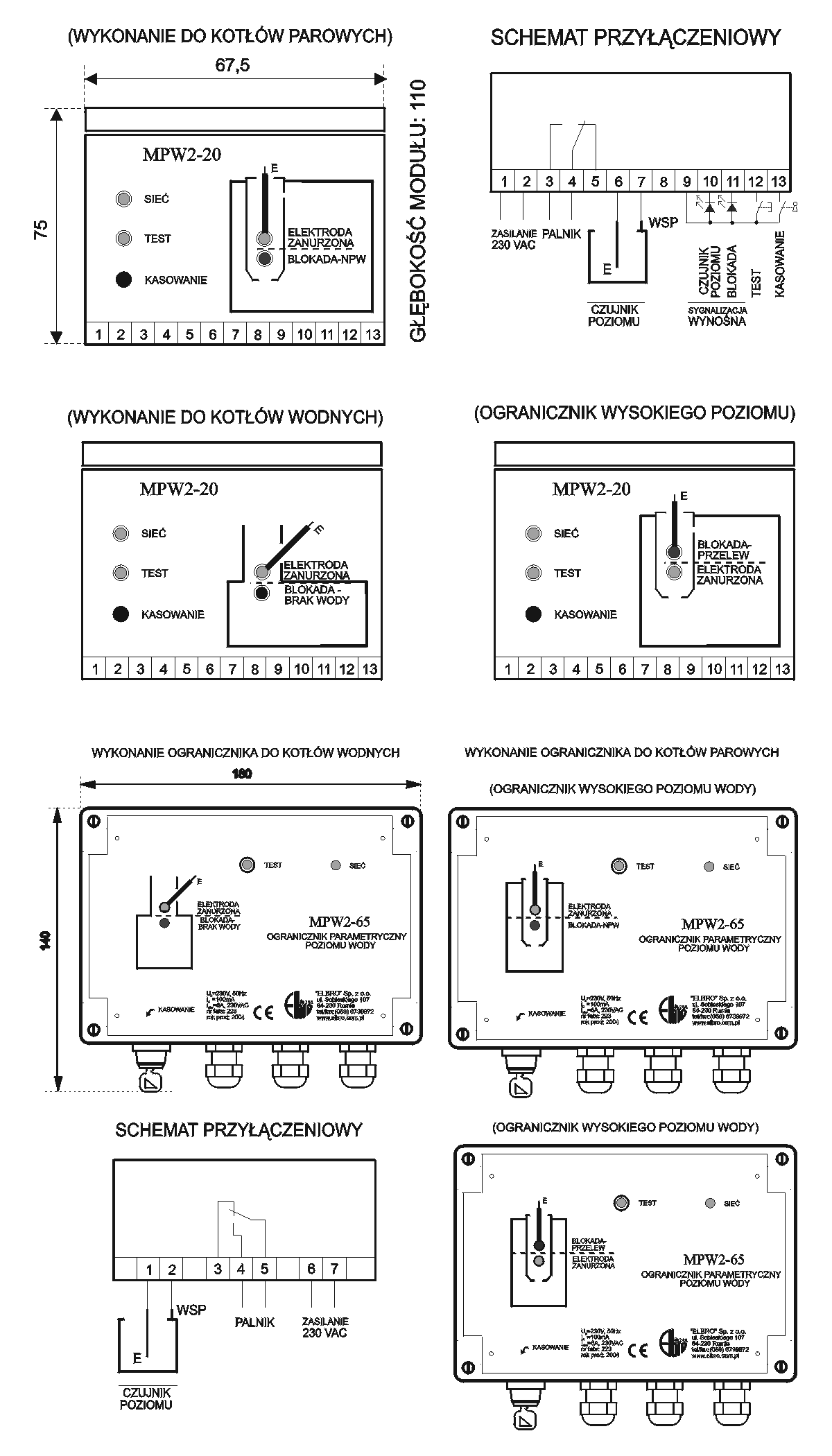

Nowa wersja ogranicznika MPW2-00 posiada transformator zabudowany na płytce oraz złącze 12-pinowe.
Dla wersji w obudowie IP65 elementy z 4 pierwszych punktów kompletacji umieszczone są w obudowie.
Dodatkowo zastosowano płytę montażową (drukowaną), na której umieszczono przekaźnik R15. Obciążalność zestyku przekaźnika 6A pozwala na zastosowanie go bezpośrednio w obwodzie sterowania palnika.
Dla wersji w obudowie IP20 elementy z 4 pierwszych punktów kompletacji umieszczone są w obudowie. Moduł elektroniki jest podzielony i zastosowano transformator TS4/30/E. Dodatkowo dostarczane są diody LED (2 szt.) do przeniesienia sygnalizacji na płytę czołową obudowy, w której zamontowano układ.
Dane techniczne układu MPW2/2:
- napięcie zasilania:
- pobór prądu:
- transformator zasilający TS 15/001 - wykonanie specjalne z dzielonym karkasem
- napięcie zasilania:
- napięcie wtórne:
- obciążalność uzwojenia wtórnego:
- obciążalność przekaźnika wyjściowego:
- położenie pracy modułu elektronicznego:
- bezwładność obwodów wejściowych:
- stopień ochrony modułu elektronicznego
- moduł elektroniczny powinien być montowany w szafach spełniających stopień ochrony:
- zakres temperatury pracy modułu elektronicznego:
- wilgotność względna dla modułu elektronicznego:
- maksymalna odległość między elektrodami czujników a modułem elektronicznym:
- należy zabezpieczyć bezpiecznikiem:
| 2x12V 50Hz (+10% ;-15%)
=<50mA
230V 50Hz (+10%;-15%)
2x12 V
2x500mA
4A 250VAC
dowolne
5 sekund (standard)
IP00
=>IP44
0÷60°C
25÷85%
40 m
2A |
Dane techniczne układów w obudowach MPW2-65 (IP54) i MPW2-20 (IP20) oraz MPW2-00 (moduł elektroniki podobnie jak MPW2/2, z tym, że transformator zasilający umieszczono na płytce):
- napięcie zasilania:
- pobór mocy:
- pozostałe dane jak dla układu w wersji bez obudowy
| 230VAC 50Hz (+10% ;-15%)
=<100mA
|
|
|
 |
|
