RPW-4v3 Układ regulacji poziomu wody
Pobierz instrukcję .pdf (1 032 kB)
PRZEZNACZENIE:
Układ typ RPW-4v3-00 przeznaczony jest do utrzymywania poziomu wody w zbiorniku w granicach określonych długością (lub miejscem ich umieszczenia w bocznej ścianie zbiornika) elektrod konduktometrycznych czujników poziomu wody oznaczonych: B,C. Po wynurzeniu elektrody czujnika D (NPW) lub zanurzeniu elektrody czujnika A (WPW) układ generuje alarm optyczny oraz zwiera zestyk bezpotencjałowy przekaźnika sygnalizacji zewnętrznej. Dodatkowo po wynurzeniu elektrody czujnika D układ otwiera i blokuje zestyk bezpotencjałowy przekaźnika dostępny na listwie przyłączeniowej, który może służyć np. do zabezpieczenia pompy przed suchobiegiem. Ponowne załączenie uzupełniania wody nastąpi po ręcznym odblokowaniu układu przyciskiem KASOWANIE. Po zanurzeniu elektrody czujnika C zestyk ten jest zamykany - następuje zezwolenie na załączenie urządzenia, np. pompy. Utrzymywanie poziomu wody polega na sterowaniu (zestyk bezpotencjałowy przekaźnika lub napięciowo tylko w wersji ...-65) pracą elektrozaworu lub pompy dostarczającej wodę do zbiornika.- poziom górny B: stop - napełnianie zbiornika
- poziom dolny C: start - napełnianie zbiornika
Na płycie czołowej regulatora zastosowano następującą sygnalizację:
załączenia elektrozaworu (pompy) - stosownie do zamówienia na płycie czołowej regulatora umieszczany jest odpowiedni symbol urządzeniauszkodzenia w torze pomiarowym lub czujników - AWARIA ELEKTRODzezwolenie na załączenie oraz blokada dodatkowego urządzenia - stosownie do zamówienia na płycie czołowej regulatora umieszczany jest odpowiedni symbol urządzeniastan alarmowy: NPW lub WPW - ALARMwłączenia funkcji testowania układu polegającego na sprawdzeniu kontrolek oraz zasymulowaniu napełniania a następnie opróżniania zbiornika - TESTpoziomu wody (4 wartości) - stan zanurzenia elektrod czujników A,B,C,D

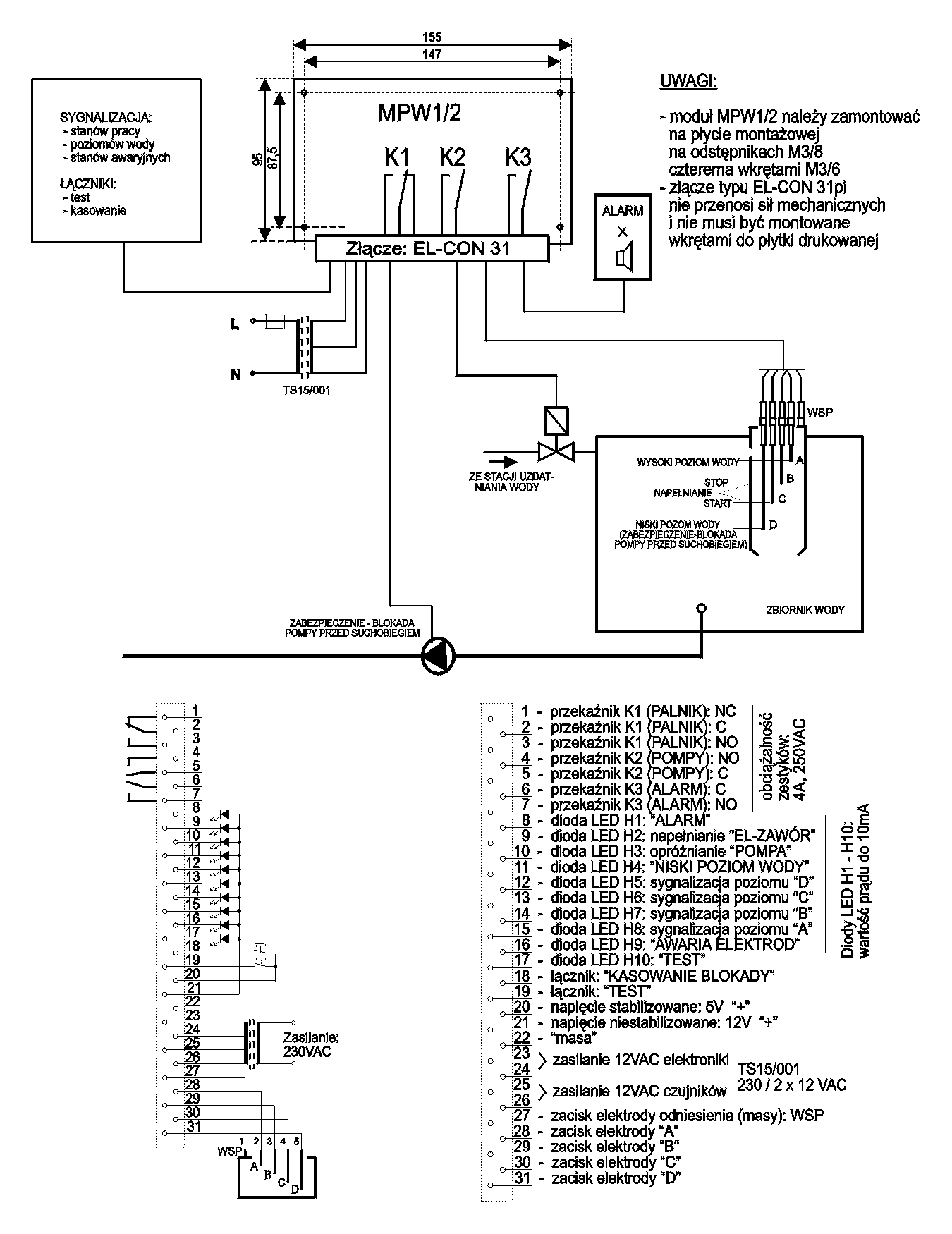

Kompletacja regulatora RPW-4v3-00:
- moduł elektroniczny MPW1/2 (z programem RPW-4v3)
- transformator TS15/001zasilający moduł
- gniazdo złącza pośredniego 31 pin
- dioda LED + oprawa
- konduktometryczny czujnik elektrodowy poziomu wody
- elektroda wspólna WSP (tylko dla CPW-5)
- osłona czujników poziomu OC-110 (tylko dla CPW-5)
- podkładka miedziana
| szt.1
szt.1
szt.1
szt.10
szt.4 (lub czujnik 4-elektrodowy)
szt.1
szt.1
kpl.1 |
Układ dla wersji w obudowie elementy z 4 pierwszych punktów kompletacji umieszczone są w obudowie.
Dane techniczne regulatora RPW-4v3-00:
- napięcie zasilania:
- pobór prądu:
- transformator zasilający TS 15/001- wykonanie specjalne z dzielonym karkasem
- napięcie zasilania:
- napięcie wtórne:
- obciążalność uzwojenia wtórnego:
- obciążalność przekaźników wyjściowych:
- położenie pracy modułu elektronicznego:
- bezwładność obwodów wejściowych:
- stopień ochrony modułu elektronicznego:
- moduł elektroniczny powinien być montowany w szafach spełniających stopień ochrony:
- zakres temperatury pracy modułu elektronicznego:
- wilgotność względna dla modułuelektronicznego:
- maksymalna odległość między elektrodami czujników a modułem elektronicznym:
- należy zabezpieczyć bezpiecznikiem:
| 2x12V 50Hz (+10% ;-15%)
=<100mA
230V 50Hz (+10%;-15%)
2x12 V
2x500mA
4A 250VAC
dowolne
5 sekund (standard)
IP00
=>IP44
0÷60°C
25÷85%
40 m
2A |

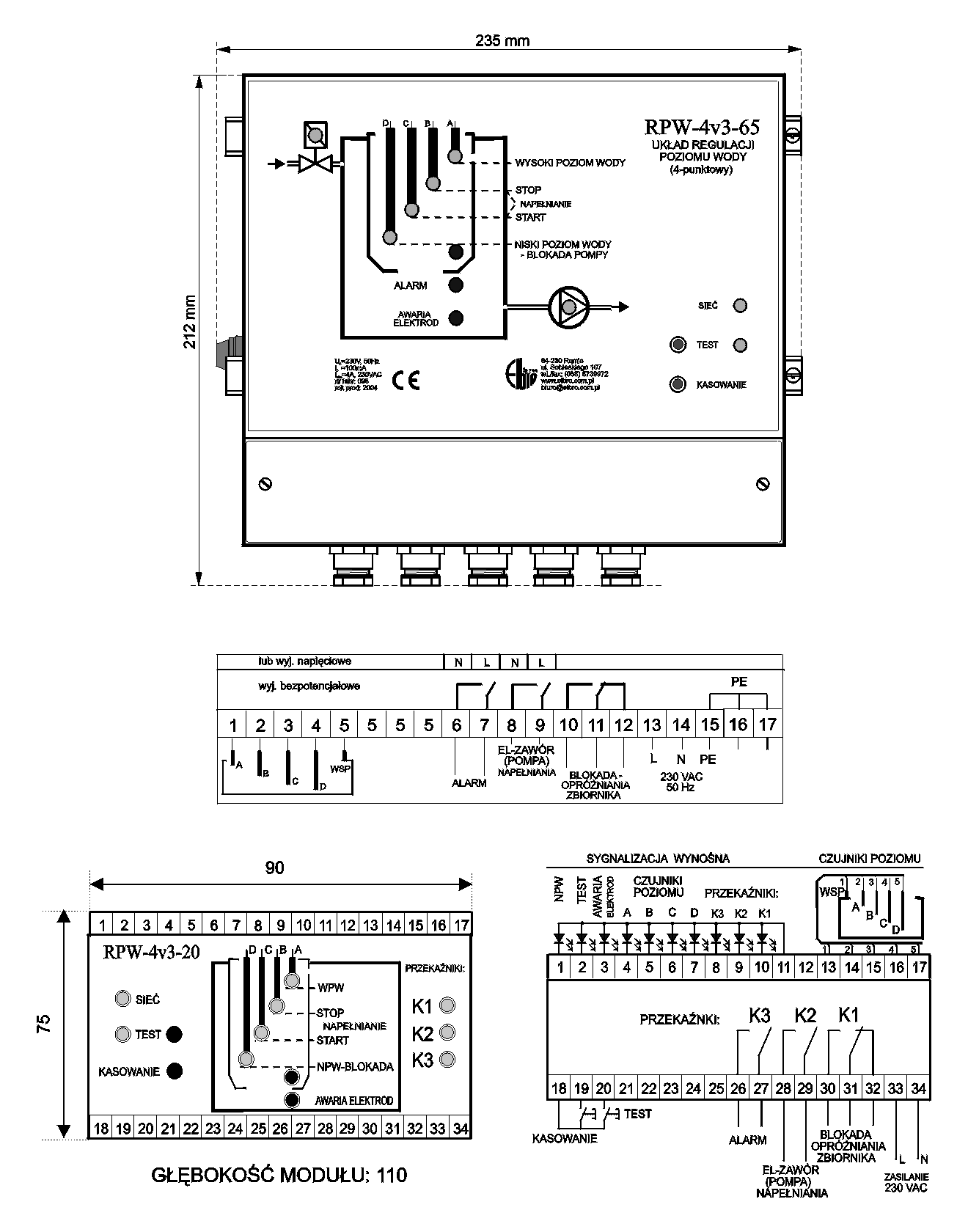

Dane techniczne układów w obudowach RPW-4v3-65 (IP54) i RPW-4v3-20 (IP20):
- napięcie zasilania:
- pobór prądu:
- pozostałe dane jak dla układu w wersji bez obudowy
| 230VAC 50Hz (+10% ;-15%)
=<100mA |
|
