RPW-4v4 Układ regulacji poziomu wody
Pobierz instrukcję .pdf (1 032 kB)
PRZEZNACZENIE:
Układ typ RPW-4v4-00 przeznaczony jest do utrzymywania poziomu wody w zbiorniku w granicach określonych długością (lub miejscem ich umieszczenia w bocznej ścianie zbiornika) elektrod konduktometrycznych czujników poziomu wody oznaczonych: B,C. Po wynurzeniu elektrody czujnika D (NPW) lub zanurzeniu elektrody czujnika A (WPW) układ generuje alarm optyczny oraz zwiera zestyk bezpotencjałowy przekaźnika sygnalizacji zewnętrznej. Dodatkowo po wynurzeniu elektrody czujnika D układ otwiera zestyk bezpotencjałowy przekaźnika dostępny na listwie przyłączeniowej, który może służyć np. do zabezpieczenia pompy przed suchobiegiem. Po zanurzeniu elektrody czujnika C zestyk ten jest zamykany - następuje zezwolenie na załączenie urządzenia, np. pompy opróżniającej zbiornik. Utrzymywanie poziomu wody polega na sterowaniu (zestyk bezpotencjałowy przekaźnika lub napięciowo tylko w wersji ...-65) pracą elektrozaworu lub pompy dostarczającej wodę do zbiornika.- poziom górny B: stop - napełnianie zbiornika
- poziom dolny C: start - napełnianie zbiornika
Na płycie czołowej regulatora zastosowano następującą sygnalizację:
- załączenia elektrozaworu (pompy) - stosownie do zamówienia na płycie czołowej regulatora umieszczany jest odpowiedni symbol urządzenia
- uszkodzenia w torze pomiarowym lub czujników - AWARIA ELEKTROD
- zezwolenie na załączenie urządzenia opróżniającego zbiornik - stosownie do zamówienia na płycie czołowej regulatora umieszczany jest odpowiedni symbol urządzenia
- stan alarmowy: NPW lub WPW - ALARM
- włączenia funkcji testowania układu polegającego na sprawdzeniu kontrolek oraz zasymulowaniu napełniania a następnie opróżniania zbiornika - TEST
- poziomu wody (4 wartości) - stan zanurzenia elektrod czujników A,B,C,D

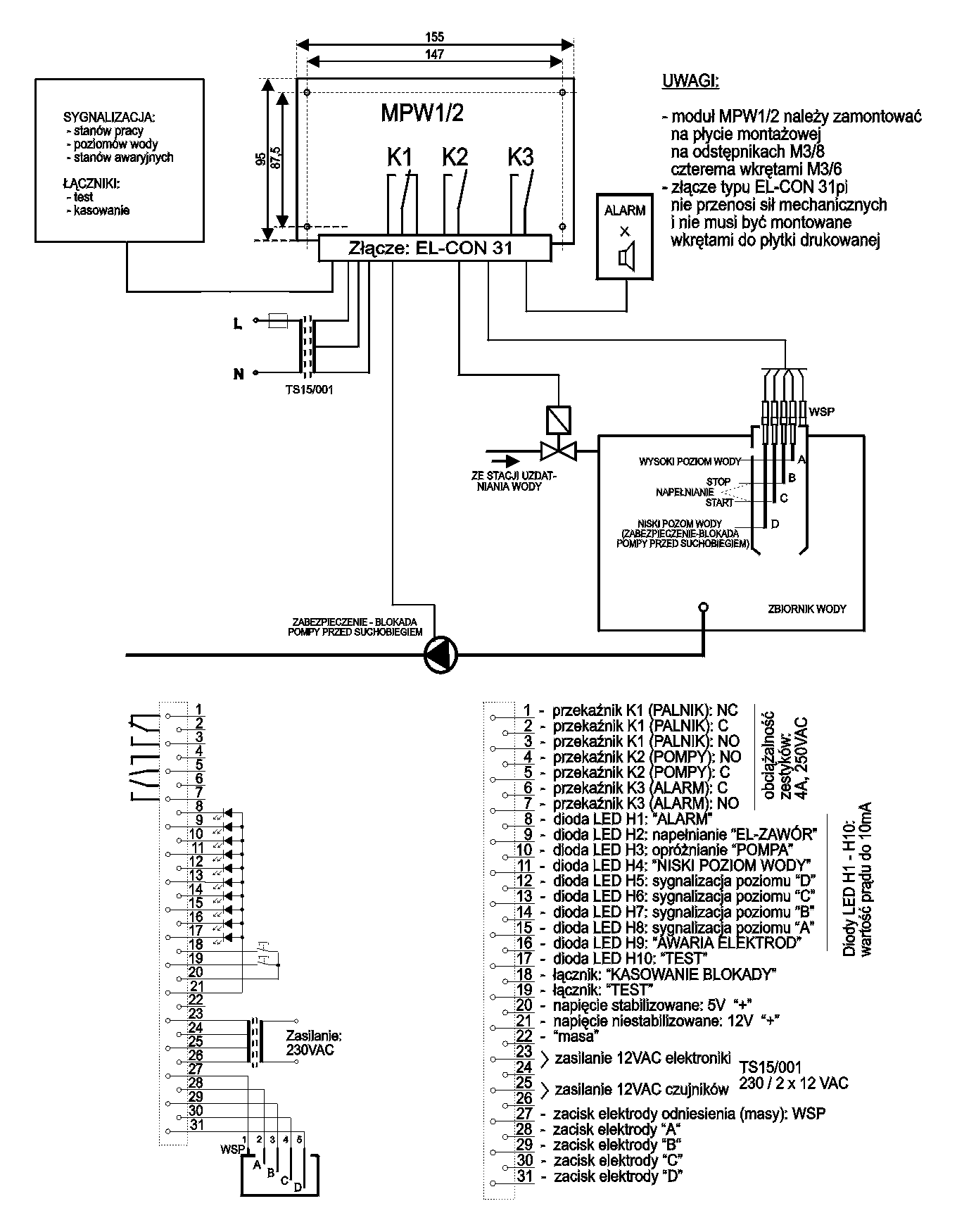

Kompletacja regulatora RPW-4v4-00:
- moduł elektroniczny MPW1/2 (z programem RPW-4v4)
- transformator TS15/001zasilający moduł
- gniazdo złącza pośredniego 31 pin
- dioda LED + oprawa
- konduktometryczny czujnik elektrodowy poziomu wody
- elektroda wspólna WSP (tylko dla CPW-5)
- osłona czujników poziomu OC-110 (tylko dla CPW-5)
- podkładka miedziana
| - szt.1
- szt.1
- szt.1
- szt.10
- szt.4 (lub czujnik 4-elektrodowy)
- szt.1
- szt.1
- kpl.1 |
Układ dla wersji w obudowie elementy z 4 pierwszych punktów kompletacji umieszczone są w obudowie.
Dane techniczne regulatora RPW-4v4-00:
- napięcie zasilania:
- pobór prądu:
- transformator zasilający TS 15/001- wykonanie specjalne z dzielonym karkasem
- napięcie zasilania:
- napięcie wtórne:
- obciążalność uzwojenia wtórnego:
- obciążalność przekaźników wyjściowych:
- położenie pracy modułu elektronicznego:
- bezwładność obwodów wejściowych:
- stopień ochrony modułu elektronicznego:
- moduł elektroniczny powinien być montowany w szafach spełniających stopień ochrony:
- zakres temperatury pracy modułu elektronicznego:
- wilgotność względna dla modułu elektronicznego:
- maksymalna odległość między elektrodami czujników a modułem elektronicznym:
- należy zabezpieczyć bezpiecznikiem:
| 2x12V 50Hz (+10% ;-15%)
=<100mA
230V 50Hz (+10%;-15%)
2x12 V
2x500mA
4A 250VAC
dowolne
5 sekund (standard)
IP00
=>IP44
0÷60°C
25÷85%
40 m
2A |

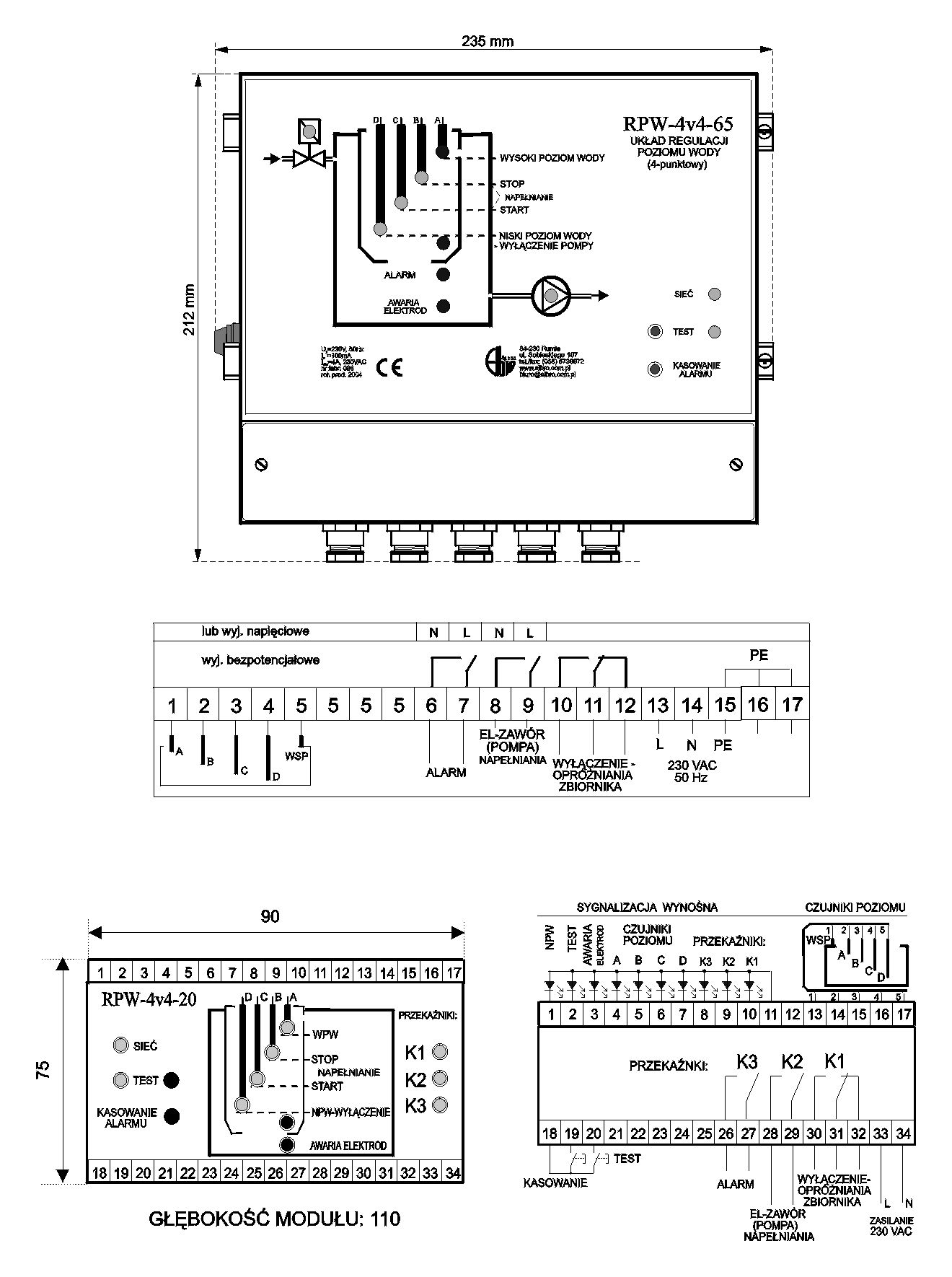

Dane techniczne układów w obudowach RPW-4v4-65 (IP54) i RPW-4v4-20 (IP20):
- napięcie zasilania:
- pobór prądu:
- pozostałe dane jak dla układu w wersji bez obudowy
| 230VAC 50Hz (+10% ;-15%)
=<100mA |
|
