MRPW-5v10 Układ regulacji poziomu wody
Pobierz instrukcję .pdf (667 kB)
Regulator 5-punktowy przeznaczony do regulacji poziomu w zbiorniku; sygnalizuje następujące alarmy: AWARIA ELEKTROD, NISKI POZIOM WODY – ochrona przed suchobiegiem urządzenia opróżniającego zbiornik.
Układ MRPW-5v10 wykorzystywany jest do napełniania zbiornika oraz w przypadku przekroczenia poziomu A do opróżniania. Regulator wykorzystywany jest do utrzymywania zadanego poziomu w zbiorniku na cele technologiczne za pomocą urządzenia napełniającego. W przypadku podniesienia poziomu powyżej elektrody A (swobodny dopływ kondensatu) układ powoduje załączenie urządzenia opróżniającego, by nie dopuścić do przelania zbiornika.
Opis działania regulatora:- Zanurzona A – załącz opróżnianie zbiornika (zał. K2)
- Wynurzona B – wyłącz opróżnianie zbiornika (wył. K2) utrzymuj załączoną pompę P2 (zał. K4)
- Zanurzona C – wyłącz napełnianie zbiornika (zał. K4)
- Wynurzona D - załącz napełnianie zbiornika (wył. K4)
- Wynurzona E – alarm „NISKI POZIOM WODY” (wył. K1)
- Awaria elektrod (zał. K3, wył. K1,K2,K4,K5)
- Stany alarmowe (zał. K3)

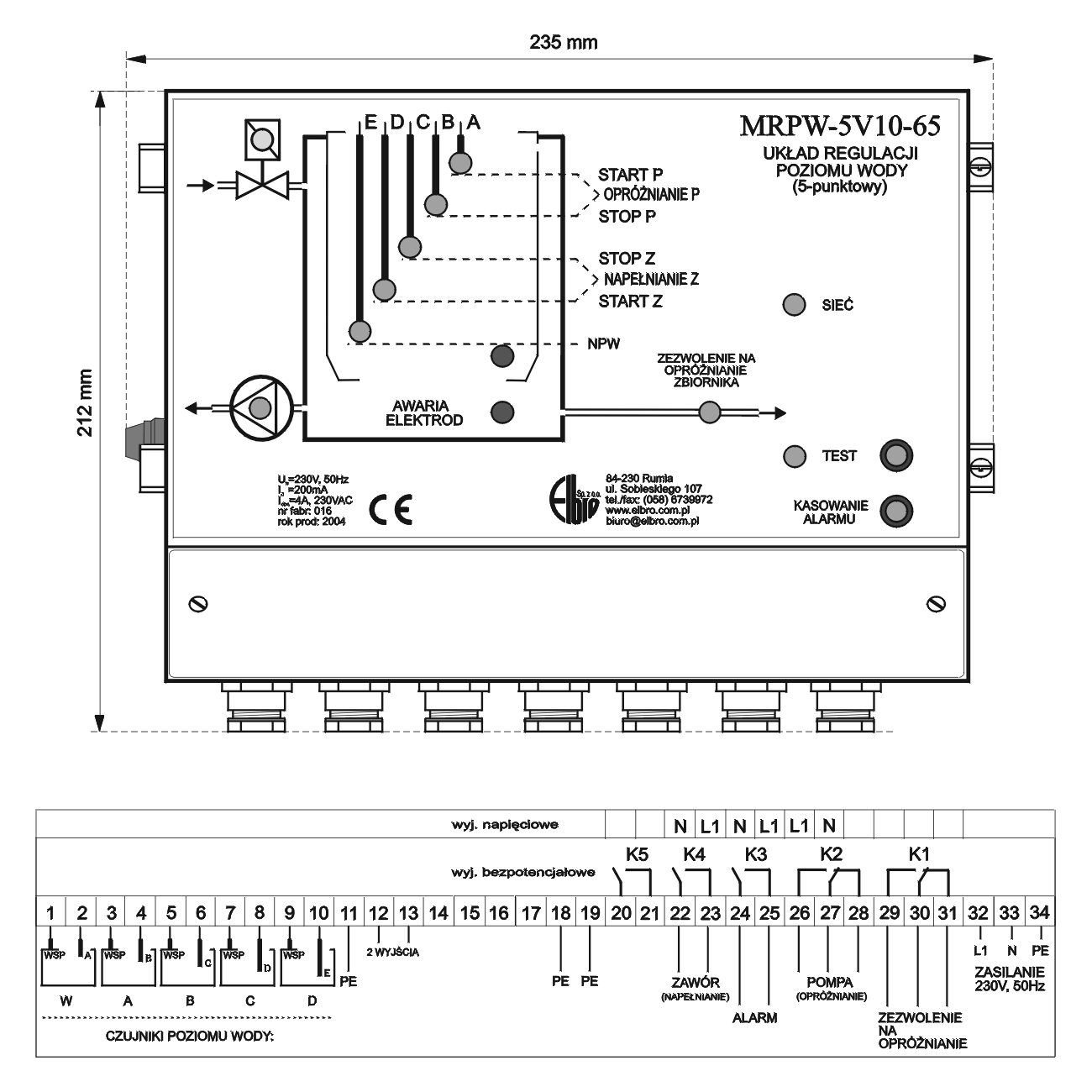

Widok regulatora MRPW-5v10-65 w obudowie IP54.

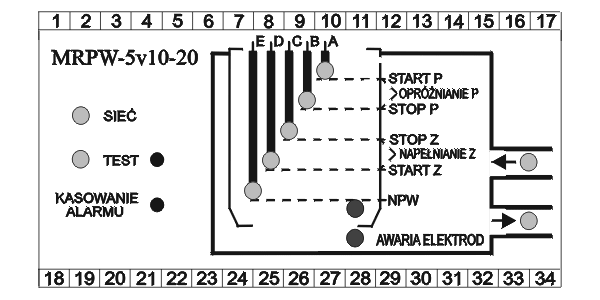

Algorytm działania identyczny, jak dla urządzeń w wykonaniu w obudowie IP20 opisanego wyżej. |
