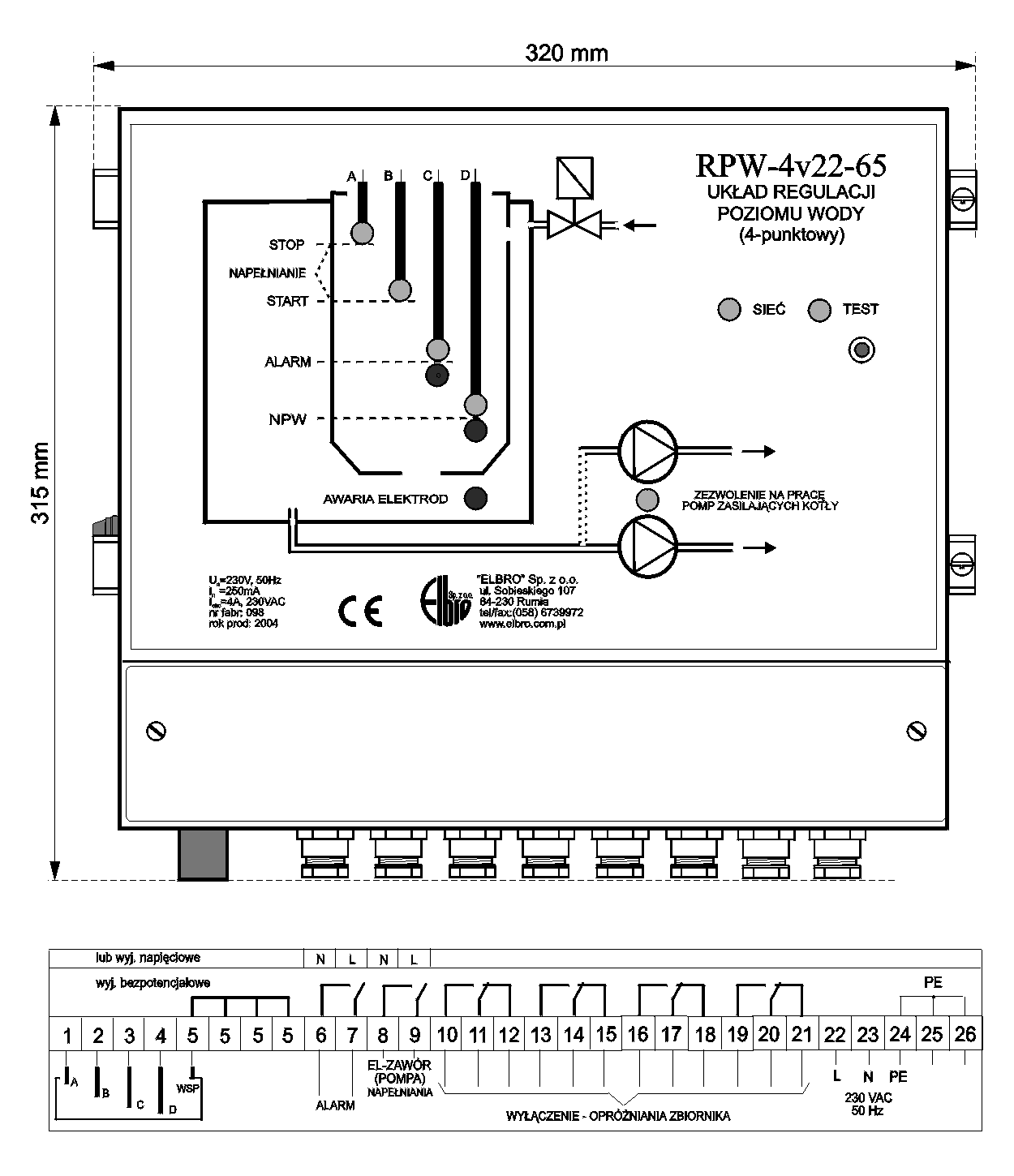

RPW-4v22 Układ regulacji poziomu wody
Pobierz instrukcję .pdf (872 kB)
PRZEZNACZENIE
Układ regulacji poziomu wody typ RPW-4v22-65 realizuje wszystkie funkcje RPW-4v2-65 z tym, że regulator w wersji ___v22 został umieszczony w większej obudowie. Dostawiono przekaźnik R4, dzięki czemu układ może zabezpieczyć przed suchobiegiem cztery pompy (wykorzystano 4 styki przełączne przekaźnika), uzupełniające wodę w kotłach z jednego zbiornika kondensatu. Dodatkowo przy wynurzeniu elektrody czujnika C układ sygnalizuje akustycznie i bezpotencjałowo (zestyk dostępny na listwie przyłączeniowej) ten stan.
Kompletacja regulatora RPW-4v22-65:
Jak w wersji RPW-4v2-65 z tym, że zastosowano większą obudowę, buzer oraz dwa przekaźniki R4.
Dane techniczne regulatora RPW-4v22-65:- napięcie zasilania:
- pobór prądu:
- stopień ochrony obudowy
- pozostałe dane jak dla układu w wersji RPW-4v2-65
| 230VAC 50Hz (+10% ;-15%)
=<250mA
IP54 |
|
