MRPW REGULATORY serii MRPW-...
Układy regulacji poziomu typu MRPW-... skonstruowane na bazie mikrokontrolera pozwalają realizować dowolny algorytm sterowania ograniczony liczbą wejść – 5 czujników poziomu oraz wyjść - 5 przekaźników (patrz schemat przyłączeniowy regulatora).

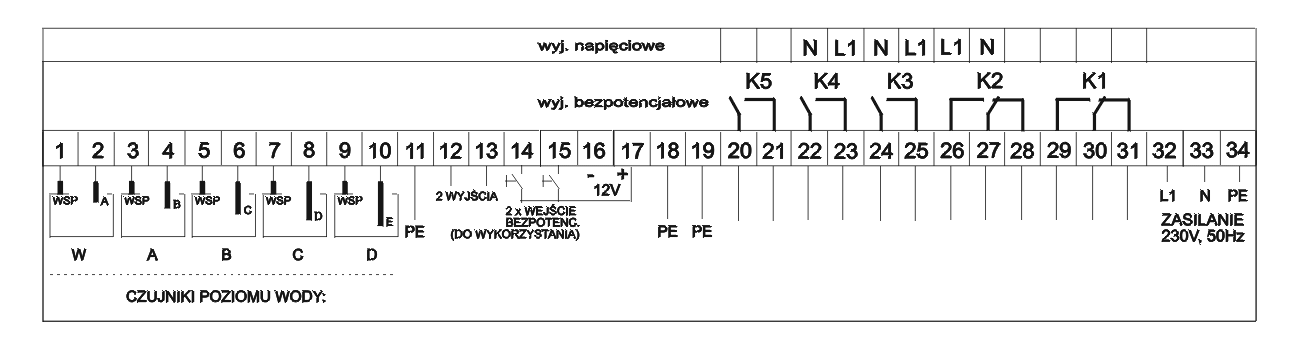

Listwa przyłączeniowa regulatora w obudowie IP54 do zabudowy na ścianie lub konstrukcji nośnej. W stosunku do regulatorów w obudowie IP20 (do zabudowy na szynie montażowej TS35) istnieje możliwość wykonania regulatora z wyjściami napięciowymi 230V, 50Hz.- wejścia czujnikowe - zaciski 1-10
- zdalne kasowanie alarmów i testowanie regulatora: zaciski 14,15,17
- wyjścia przekaźnikowe (napięciowe) o obciążalności 4A, 250 VAC: zaciski 20-31
- zasilanie regulatora 230V, 50Hz, wewnętrzny bezpiecznik 2A: zaciski 32,33,34

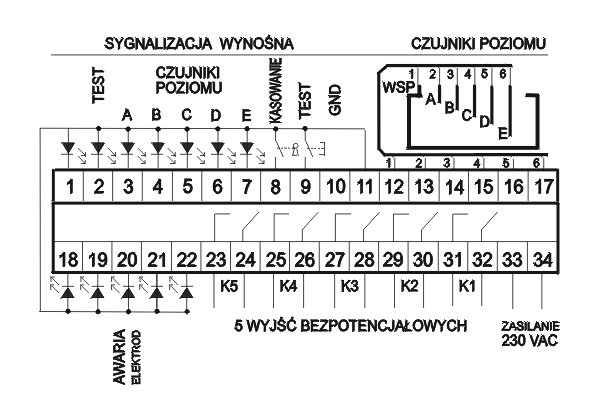

Opis podłączenia regulatora:- wejścia czujnikowe: elektrody pomiarowe - zaciski 12–16, elektroda wspólna - zacisk 17
- zdalna sygnalizacja poziomów, stanów pracy i alarmów: zaciski 1-7 i 18-22
- zdalne kasowanie alarmów i testowanie regulatora: zaciski 8,9,11
- wyjścia przekaźnikowe o obciążalności 4A, 250 VAC: zaciski 23-32
- zasilanie regulatora 230V, 50Hz należy zabezpieczyć zewnętrznym bezpiecznikiem 2A: zaciski 33,34
|
