MRPW-5v8 Układ regulacji poziomu wody
Pobierz instrukcję .pdf (590 kB)
Regulator 5-punktowy przeznaczony do regulacji poziomu w zbiorniku (opróżnianie); sygnalizuje następujące alarmy: AWARIA ELEKTROD, WYSOKI POZIOM WODY, NISKI POZIOM WODY – ochrona przed suchobiegiem urządzenia opróżniającego zbiornik.
Regulator po wynurzeniu elektrody czujnika D lub zanurzeniu elektrody czujnika W generuje alarm optyczny oraz zwiera zestyk bezpotencjałowy przekaźnika ALARM. Dodatkowo regulator po wynurzeniu elektrody czujnika D wyłącza przekaźnik K1, który może zostać wykorzystany do zabezpieczenia przed suchobiegiem pomp opróżniających zbiornik, natomiast po zanurzeniu czujnika W pobudza przekaźnik K5. Wymienione stany alarmowe można skasować - wyłączenie przekaźnika K3 ALARM - łącznikiem KASOWANIE ALARMU. Sygnalizacja optyczna pozostaje nadal aktywna do czasu zlikwidowania przyczyny.
Układ MRPW-5v8 znalazł powszechne zastosowanie do regulacji poziomu wody w zbiorniku buforowym, który po napełnieniu należy opróżnić. Poziom wody powyżej elektrody B powoduje załączenie jednej pompy - P2, natomiast podniesienie się poziomu powyżej elektrody A załącza dodatkową pompę P1 (kaskada pomp), by podnieść skuteczność opróżniania zbiornika. Obniżenie poziomu poniżej B powoduje wyłączenie pompy P1, ale pompa P2 pracuje do opadnięcia poziomu poniżej elektrody C.

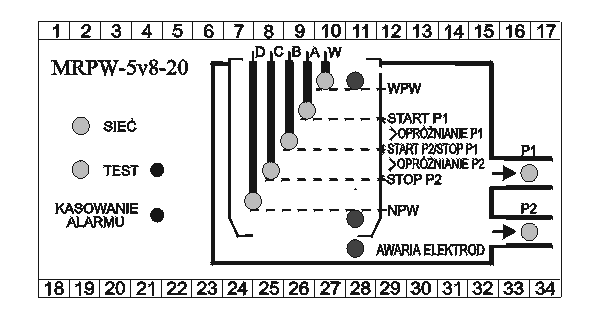

Opis działania regulatora:- Zanurzona W – alarm „WYSOKI POZIOM WODY” (zał. K5)
- Zanurzona A – załącz P1 opróżnianie zbiornika (zał. K2)
- Wynurzona B – wyłącz P1 opróżnianie zbiornika (wył. K2) utrzymuj załączoną pompę P2 (zał. K4)
- Wynurzona C – wyłącz P2 opróżnianie zbiornika (wył. K4)
- Wynurzona D – alarm „NISKI POZIOM WODY” (wył. K1)
- Awaria elektrod (zał. K3, wył. K1,K2,K4,K5)
- Stany alarmowe (zał. K3)

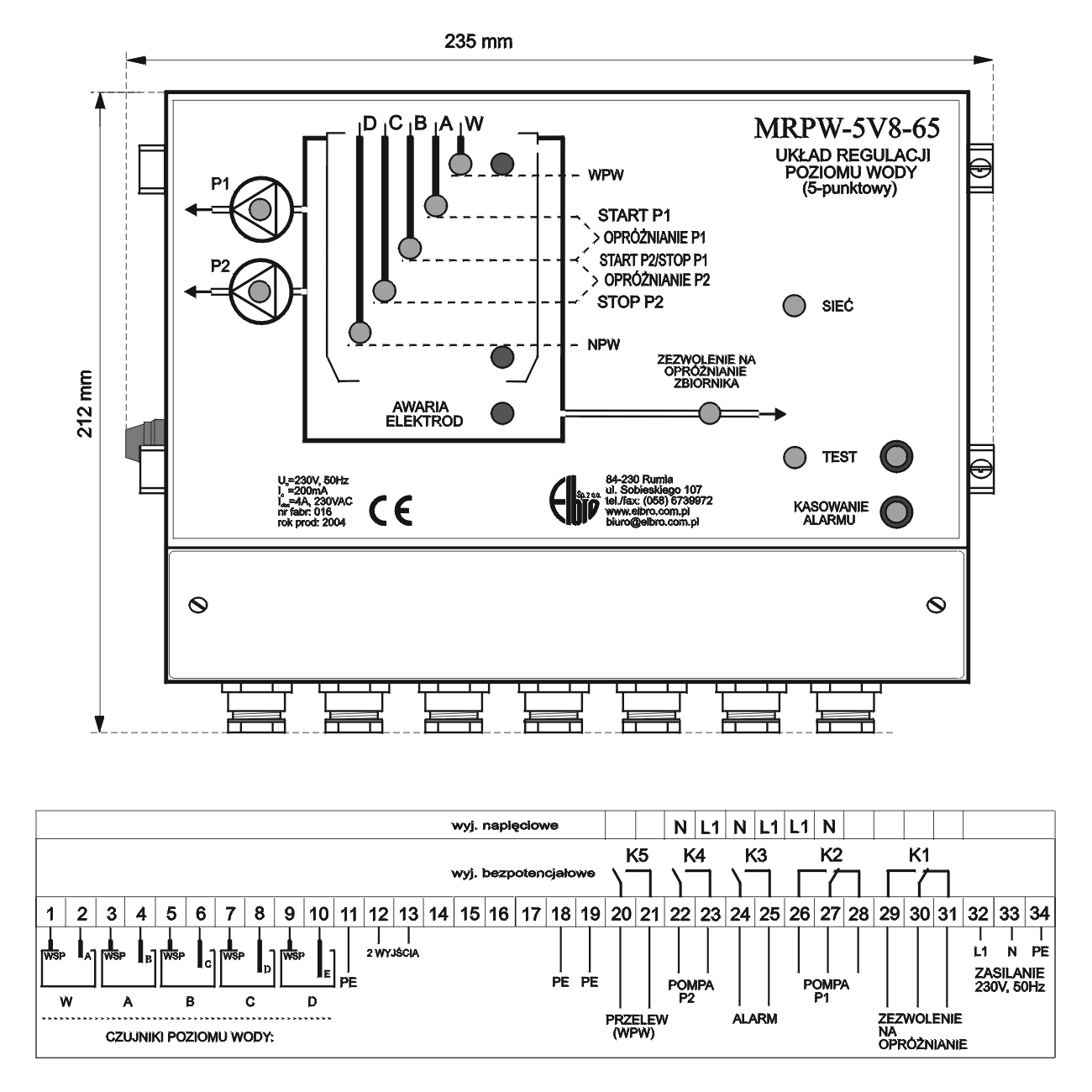

Widok regulatora MRPW-5v8 w obudowie IP54. |
