RPW-3v1 UKŁAD REGULACJI POZIOMU WODY 3-punktowy
Pobierz instrukcję .pdf (1 471 kB)
PRZEZNACZENIE
Układ typ RPW-3v1-00 przeznaczony jest do utrzymywania poziomu cieczy przewodzącej (np. wody), w zbiorniku w granicach określonych długością (lub miejscem ich umieszczenia w bocznej ścianie zbiornika elektrod konduktometrycznych czujników poziomu wody (oznaczonych: A,B). Dodatkowo po wynurzeniu elektrody czujnika C układ otwiera i blokuje zestyk bezpotencjałowy przekaźnika, który może służyć np. do zabezpieczenia przed suchobiegiem pompę opróżniającą zbiornik. Ponowne załączenie uzupełniania wody nastąpi po ręcznym odblokowaniu układu przyciskiem KASOWANIE. Po zanurzeniu elektrody czujnika B blokada zostanie usunięta (układ zezwoli na opróżnianie zbiornika) i przygotowana do pracy.
Utrzymywanie poziomu wody polega na sterowaniu (zestyk bezpotencjałowy przekaźnika lub napięciowo tylko w wersji -65) pracą elektrozaworu lub pompy dostarczającej wodę do zbiornika.- poziom górny A: stop - napełnianie zbiornika
- poziom dolny B: start - napełnianie zbiornika
Na płycie czołowej regulatora zastosowano następującą sygnalizację:
- załączenia elektrozaworu (pompy) - stosownie do zamówienia na płycie czołowej regulatora umieszczany jest odpowiedni symbol urządzenia
- niskiego poziomu wody w zbiorniku NPW-BLOKADA
- uszkodzenia w torze pomiarowym lub czujników - AWARIA ELEKTROD
- wyłączenia blokady - ZEZWOLENIE NA OPRÓŻNIANIE ZBIORNIKA
- włączeniu funkcji testowania układu polegającego na sprawdzeniu kontrolek oraz zasymulowaniu napełniania a następnie opróżniania zbiornika - TEST
- poziomu wody (3 wartości) - stan zanurzenia elektrod czujników A,B,C

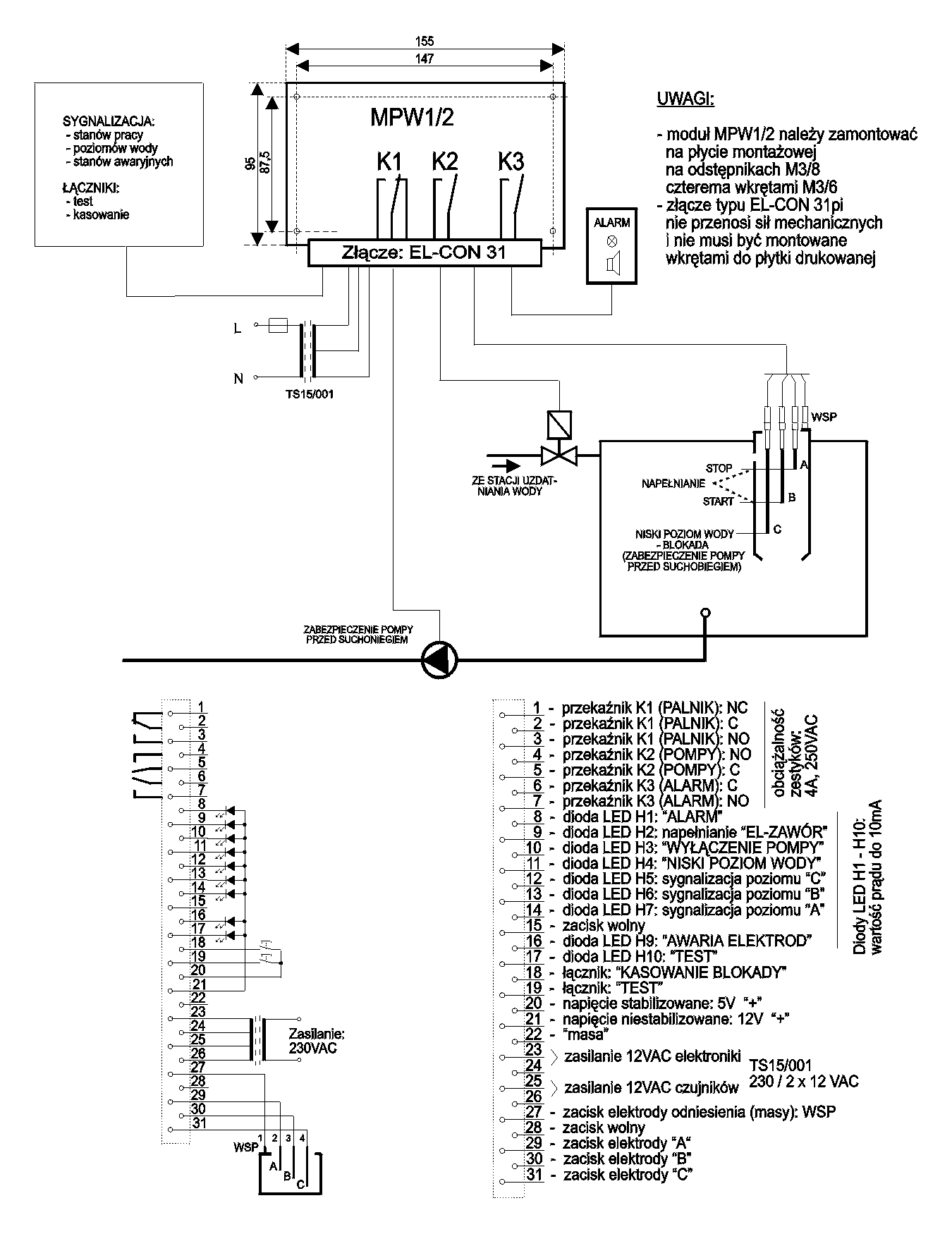

Kompletacja regulatora RPW-3v1-00:
- moduł elektroniczny MPW1/2 (z programem RPW-3v1)
- transformator TS15/001zasilający moduł
- gniazdo złącza pośredniego 31 pin
- dioda LED w oprawie
- konduktometryczny czujnik elektrodowy poziomu wody
- elektroda wspólna WSP (tylko dla CPW-5)
- osłona czujników poziomu OC-110 (tylko dla CPW-5)
- podkładka miedziana
| szt.1
szt.1
szt.1
szt.9
szt.3 (lub czujnik 4- elektrodowy)
szt.1
szt.1
kpl.1 |
Układ dla wersji w obudowie elementy z 4 pierwszych punktów kompletacji umieszczone są w obudowie.
Dane techniczne regulatora RPW-3v1-00:
- napięcie zasilania:
- pobór prądu:
- transformator zasilający TS 15/001 - wykonanie specjalne z dzielonym karkasem
- napięcie zasilania:
- napięcie wtórne:
- obciążalność uzwojenia wtórnego:
- obciążalność przekaźników wyjściowych:
- położenie pracy modułu elektronicznego:
- bezwładność obwodów wejściowych:
- stopień ochrony modułu elektronicznego:
- moduł elektroniczny powinien być montowany w szafach spełniających stopień ochrony:
- zakres temperatury pracy modułu elektronicznego:
- wilgotność względna dla modułu elektronicznego:
- maksymalna odległość między elektrodami czujników a modułem elektronicznym:
- należy zabezpieczyć bezpiecznikiem:
| 2x12V 50Hz (+10% ;-15%)
=<100mA
230V 50Hz (+10%;-15%)
2x12 V
2x500mA
4A 250VAC
dowolne
5 sekund(standard)
IP00
=>IP44
0÷60°C
25÷85%
40 m
2A |

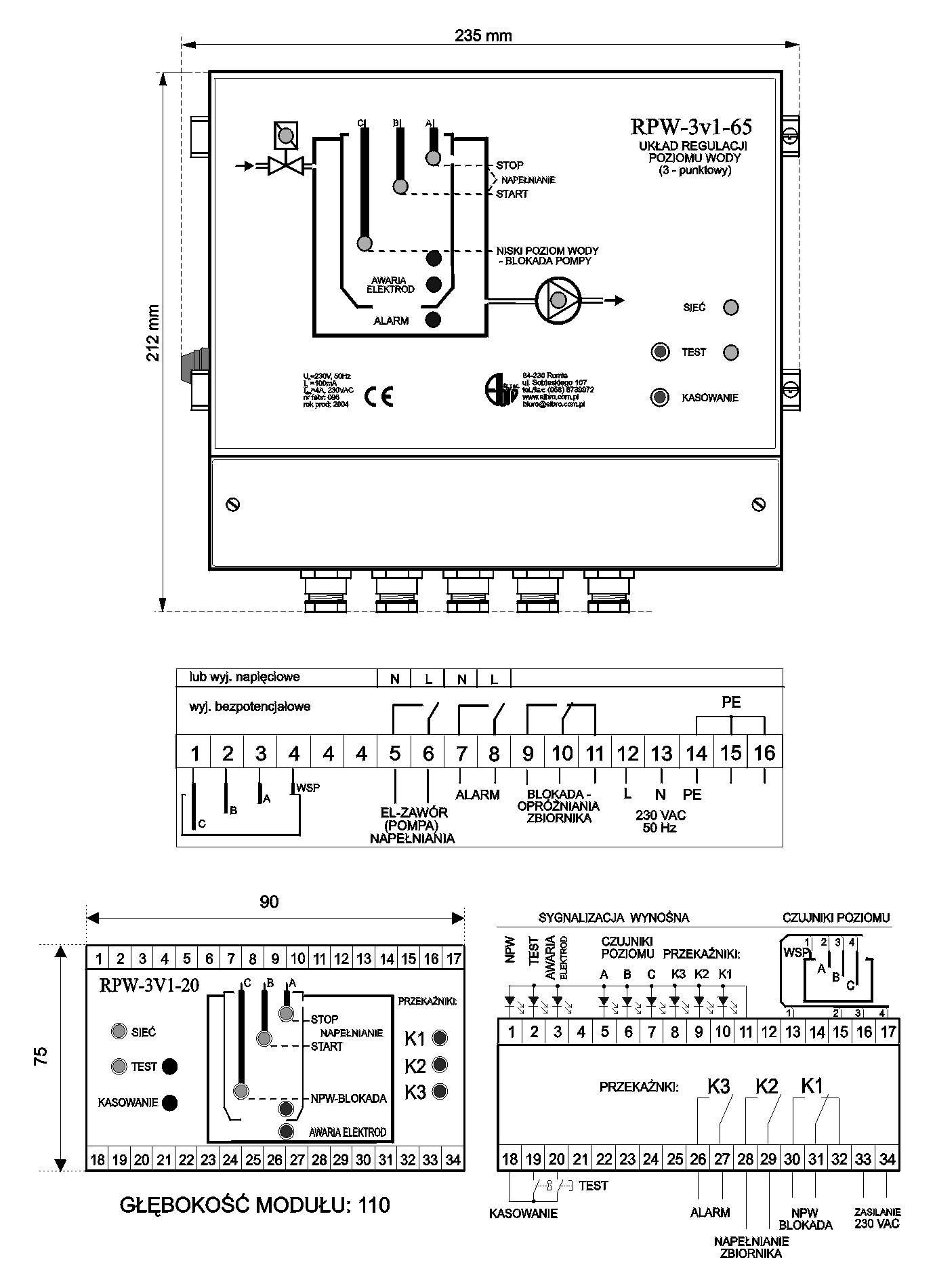

Dane techniczne układów w obudowach RPW-3v1-65 (IP54) i RPW-3v1-20 (IP20):
- napięcie zasilania:
- pobór prądu:
- pozostałe dane jak dla układu w wersji bez obudowy
|
230VAC 50Hz (+10% ;-15%)
=<100mA |
|
