MRPW-5v7 Układ regulacji poziomu wody
Pobierz instrukcję .pdf (663 kB)
Regulator 5-punktowy przeznaczony do regulacji poziomu w zbiorniku (napełnianie); sygnalizuje następujące alarmy: AWARIA ELEKTROD, NISKI POZIOM WODY – ochrona przed suchobiegiem urządzenia opróżniającego zbiornik.
Układ MRPW-5v7 jest zmodyfikowaną wersją regulatora v4. Zrezygnowano z alarmu WYSOKI POZIOM WODY na rzecz przesunięcia w górę punktów regulacji poziomu – sterowanie układu odwróconej osmozy RO (załącz pompę).

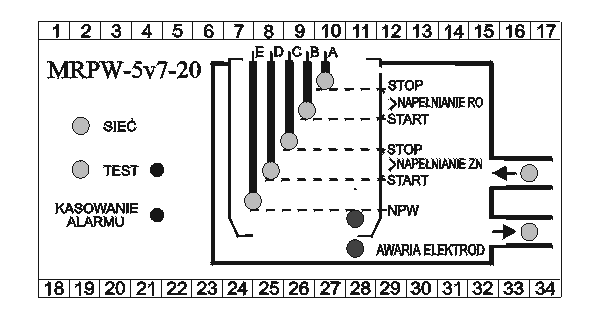

Opis działania regulatora:- Zanurzona A – wyłącz RO napełnianie zbiornika (wył. K4)
- Wynurzona B – załącz RO napełnianie zbiornika (zał. K4)
- Zanurzona C - wyłącz ZS napełnianie (wył. K2)
- Wynurzona D – załącz ZS napełnianie zbiornika (zał. K2)
- Wynurzona E – alarm „NISKI POZIOM WODY” (wył. K1)
- Awaria elektrod (zał. K3, wył. K1,K2,K4,K5)
- Stany alarmowe (zał. K3)
Widok regulatora MRPW-5v7-65 w obudowie IP54. |
