MRPW-5v4 Układ regulacji poziomu wody
Pobierz instrukcję .pdf (632 kB)
Regulator 5-punktowy przeznaczony do regulacji poziomu w zbiorniku (napełnianie); sygnalizuje następujące alarmy: AWARIA ELEKTROD, WYSOKI POZIOM WODY, NISKI POZIOM WODY – ochrona przed suchobiegiem urządzenia opróżniającego zbiornik.
Układ MRPW-5v4 znalazł powszechne zastosowanie do regulacji poziomu wody w zbiorniku magazynowym za stacją uzdatniania. Do uzupełniania wody w zbiorniku wykorzystany jest układ odwróconej osmozy RO (załącz pompę). W przypadku jej zmniejszonej wydajności (płukanie) lub większych potrzeb technologii, gdy woda spadnie poniżej elektrody czujnika C nastąpi załączenie elektrozaworu ZS podającego wodę bezpośrednio ze stacji zmiękczania (przez bypass pomijający stację odwróconej osmozy), zwiększając ilość dostarczanej do zbiornika wody.
Regulator po wynurzeniu elektrody czujnika D lub zanurzeniu elektrody czujnika W generuje alarm optyczny oraz zwiera zestyk bezpotencjałowy przekaźnika ALARM. Dodatkowo regulator po wynurzeniu elektrody czujnika D wyłącza przekaźnik K1, który może zostać wykorzystany do zabezpieczenia przed suchobiegiem pompy opróżniającej zbiornik, natomiast po zanurzeniu czujnika W pobudza przekaźnik K5. Wymienione stany alarmowe można skasować - wyłączenie przekaźnika ALARM - łącznikiem KASOWANIE ALARMU. Sygnalizacja optyczna pozostaje nadal aktywna do czasu zlikwidowania przyczyny.

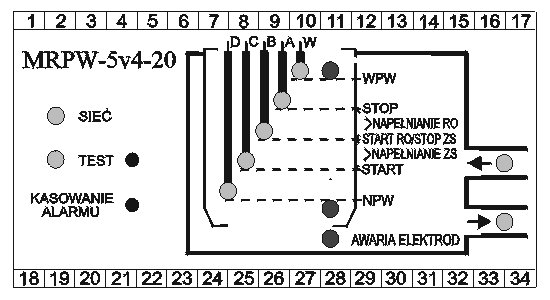

Opis działania regulatora:- Zanurzona W – alarm „WYSOKI POZIOM WODY” (zał. K5)
- Zanurzona A – wyłącz RO napełnianie zbiornika (wył. K4)
- Wynurzona B – załącz RO napełnianie zbiornika (zał. K4) wyłącz napełnianie ZS (wył. K2)
- Wynurzona C – załącz ZS napełnianie zbiornika (zał. K2)
- Wynurzona D – alarm „NISKI POZIOM WODY” (wył. K1)
- Awaria elektrod (zał. K3, wył. K1,K2,K4,K5)
- Stany alarmowe (zał. K3)

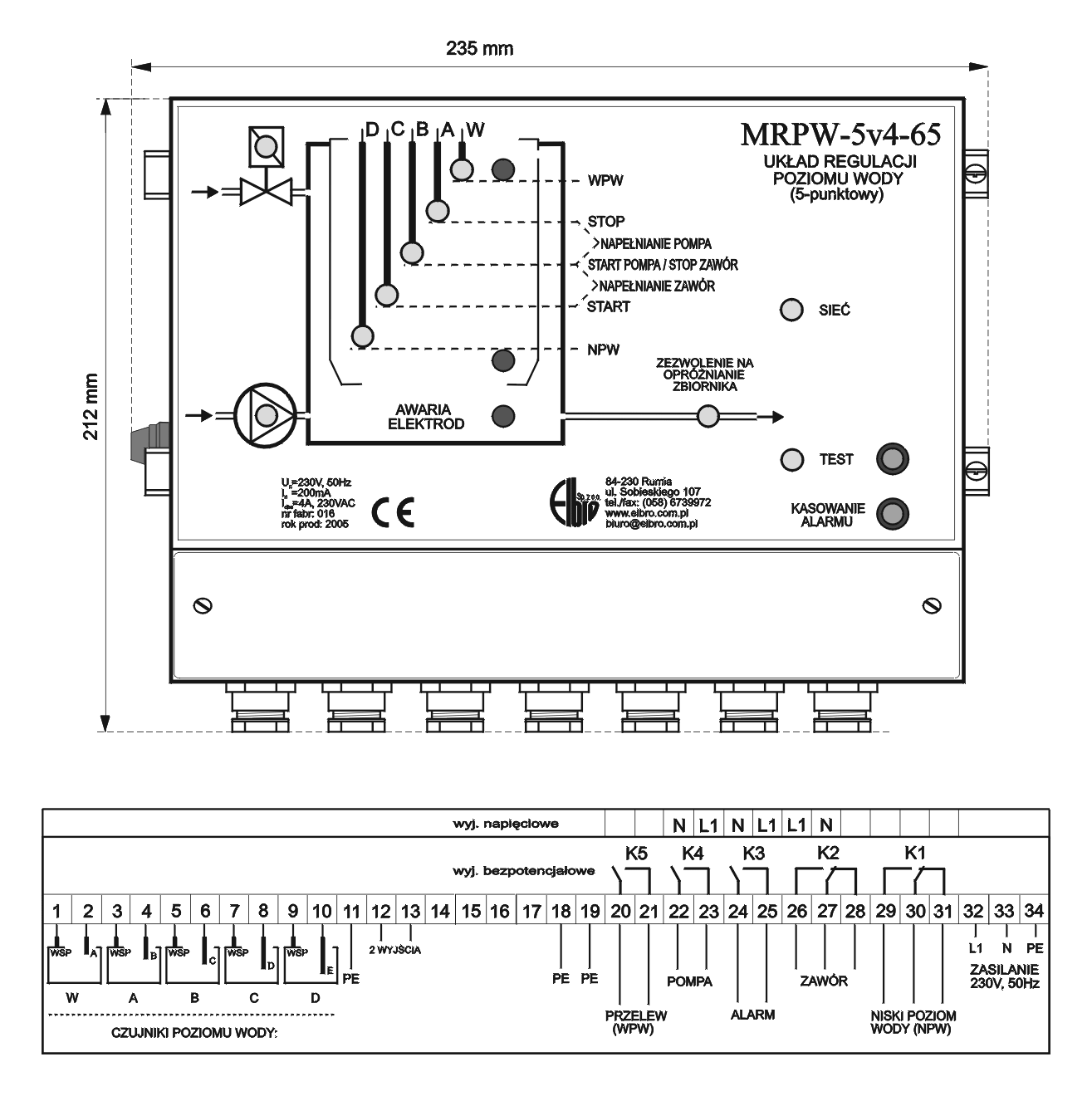

Widok regulatora MRPW-5v4 w obudowie IP54. |
