MRPW-5v9 Układ regulacji poziomu wody
Pobierz instrukcję .pdf (668 kB)
Regulator 5-punktowy przeznaczony do regulacji poziomu w zbiorniku (opróżnianie); sygnalizuje następujące alarmy: AWARIA ELEKTROD, NISKI POZIOM WODY – ochrona przed suchobiegiem urządzenia opróżniającego zbiornik.
Układ MRPW-5v9 jest zmodyfikowaną wersją regulatora v8. Zrezygnowano z alarmu WYSOKI POZIOM WODY na rzecz przesunięcia w górę punktów regulacji poziomu – sterowanie pompy P1 (załącz pompę).

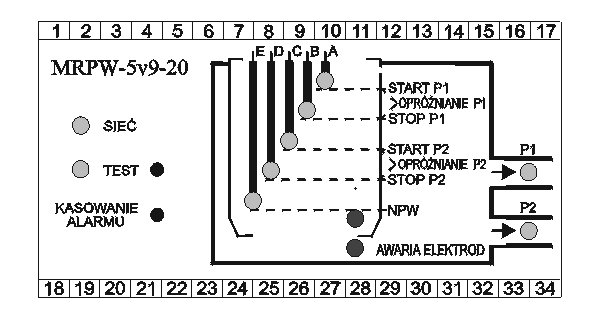

Opis działania regulatora:- Zanurzona A – załącz P1 opróżnianie zbiornika (zał. K2)
- Wynurzona B – wyłącz P1 opróżnianie zbiornika (wył. K2) utrzymuj załączoną pompę P2 (zał. K4)
- Wynurzona C – załącz P2 opróżnianie zbiornika (zał. K4)
- Wynurzona D - wyłącz P2 opróżnianie zbiornika (wył. K4)
- Wynurzona E – alarm „NISKI POZIOM WODY” (wył. K1)
- Awaria elektrod (zał. K3, wył. K1,K2,K4,K5)
- Stany alarmowe (zał. K3)

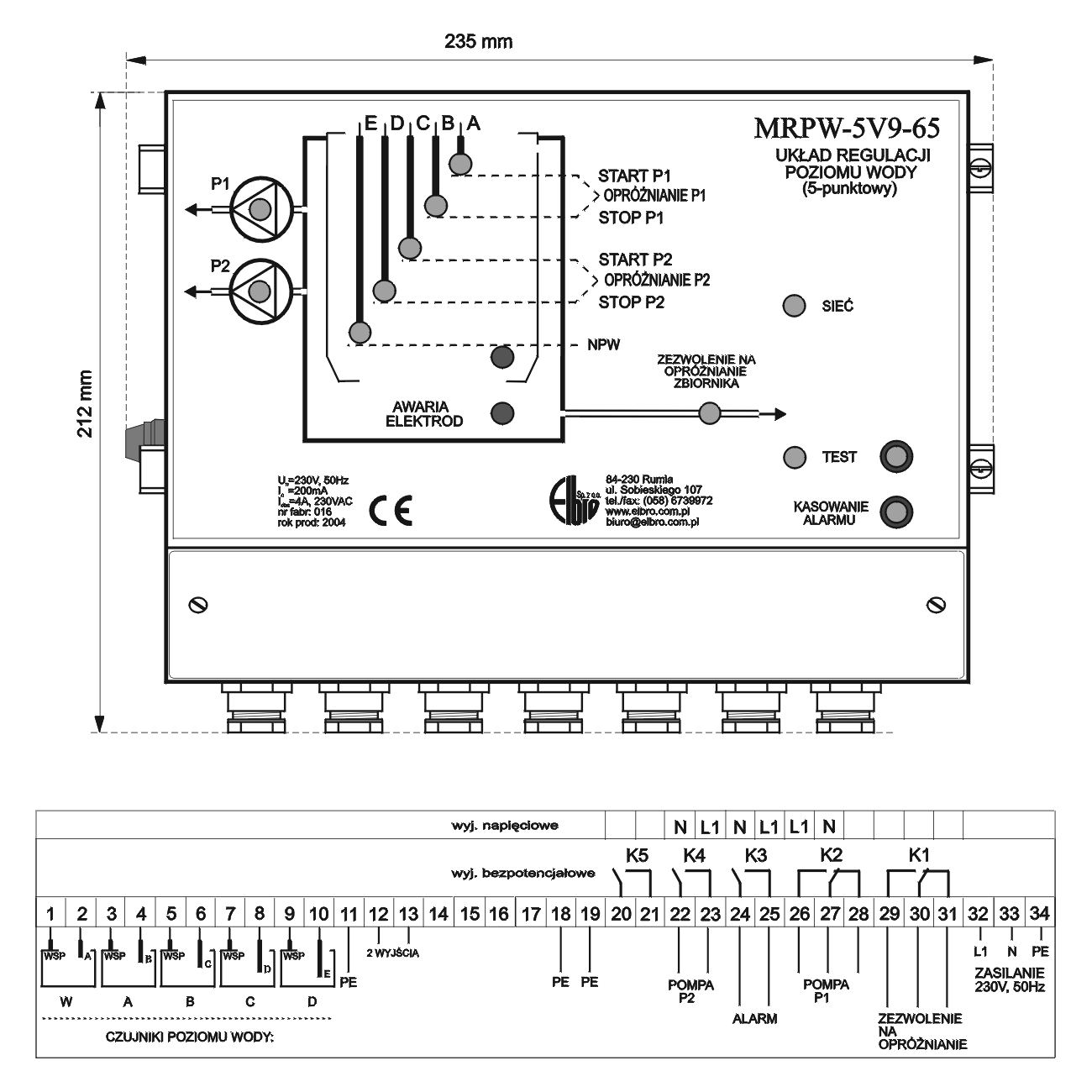

Widok regulatora MRPW-5v9-65 w obudowie IP54.
Algorytm działania identyczny, jak dla urządzeń w wykonaniu w obudowie IP20 opisanego wyżej. |
