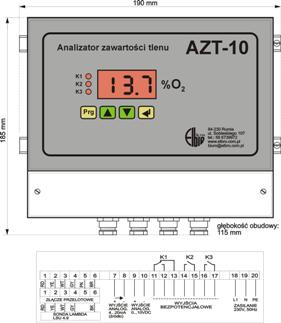

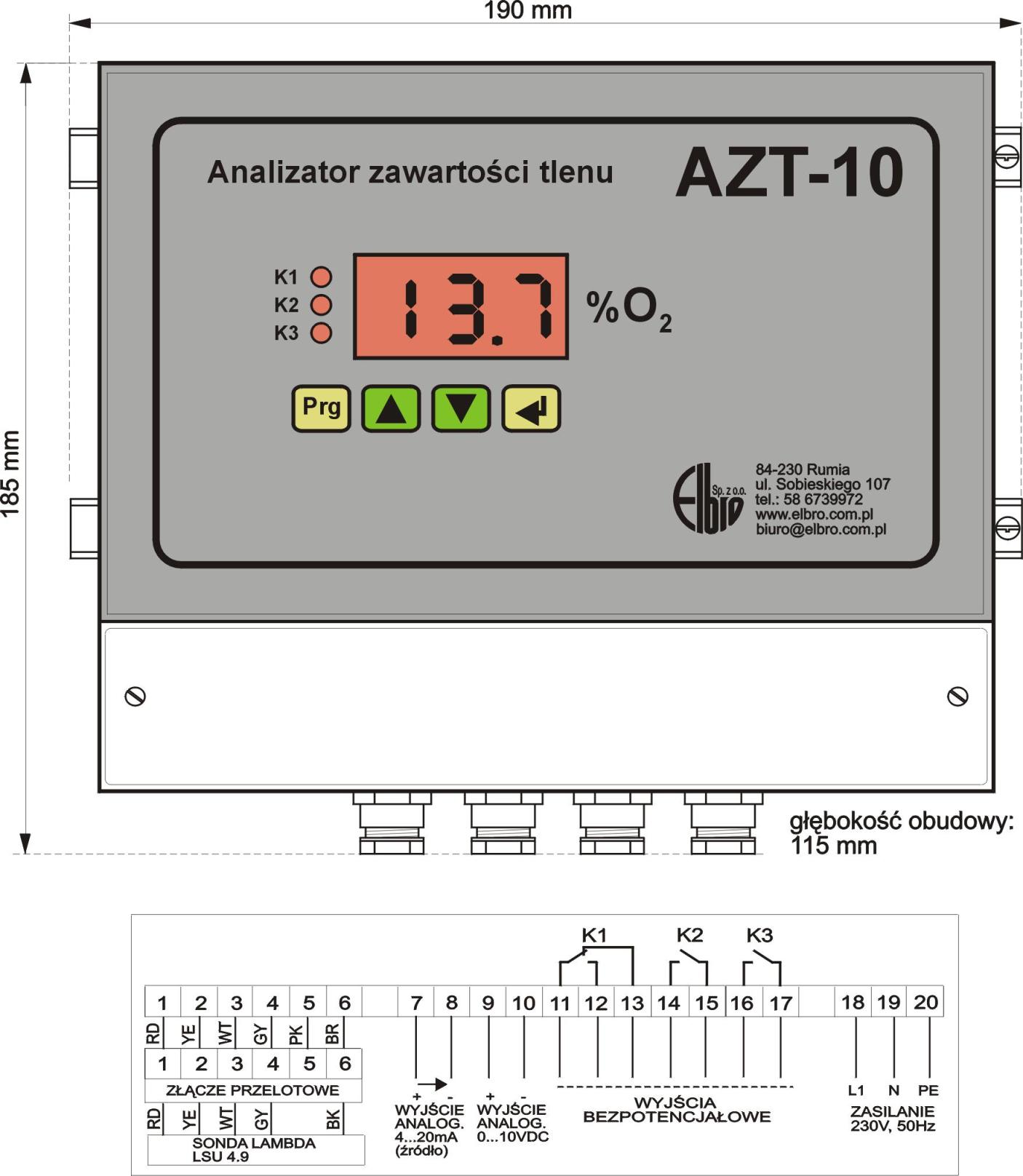

AZT-10
Pobierz instrukcję .pdf (403kB)
Analizator AZT-10 przeznaczony jest do pomiaru zawartości tlenu w spalinach kotłów na biomasę, węgiel, miał węglowy, pelety.
Posiada wyświetlacz 3-dekadowy oraz trzy wyjścia przekaźnikowe załączane (z sygnalizacją tego stanu) przy ustawionych progach – opis programowania i funkcji przekaźników na kolejnych stronach.
Standardowo przekaźnik K1 programowany jest na wartość: 7% (histereza –1%) ma za zadanie sygnalizację MIN zawartości tlenu 6%. Wykorzystywany w układzie automatyki kotła sygnalizuje obsłudze niewłaściwy proces spalania.
Analogowe sygnały wyjściowe 4÷20mA (źródło prądowe) oraz 0÷10VDC odpowiadają zawartości tlenu w zakresie od 0÷20,9% i mogą być wykorzystywane w systemach sterowania
i monitoringu.
Dane techniczne analizatora AZT-10:
- napięcie zasilania:
- pobór prądu:
- obciążalność przekaźników wyjściowych:
- dokładność:
- zakres mierzonej zawartości tlenu:
- wyjścia analogowe regulatora:
- wyjścia analogowe regulatora:
- zakres temperatury pracy:
- zakres temperatury przechowywania:
- stopień ochrony regulatora:
| 230VAC 50Hz (+10% ;-15%)
=<150mA
3A 250VAC
1% (+błąd ostatniej cyfry)
0÷20,9%
4÷20mA (obciążenie <500Ω)
0÷10VDC (obciążenie >5kΩ)
-5÷+55°C
-20÷+80°C
IP54
|
Dane techniczne sondy lambda
- maksymalna temperatura pracy:
- króciec montażowy sondy:
- montaż czujnika:
- króciec montażowy osłony sondy:
- długość przewodu przedłużającego:
| 930°C
M18x1,5
wg rysunku nr 3 i 4 dokumentacji PDF
G1/2”
5m (można zamówić inną długość)
|
|
|
 |
|
