PRT-1 Panel regulacji temperatury
Pobierz instrukcję .pdf (223kB)
PRZEZNACZENIE:
Panel regulacji temperatury PRT-1 przeznaczony jest do pomiaru temperatury. Posiada jeden kanał pomiarowy przeznaczony jest do współpracy z czujnikiem typu Pt100.

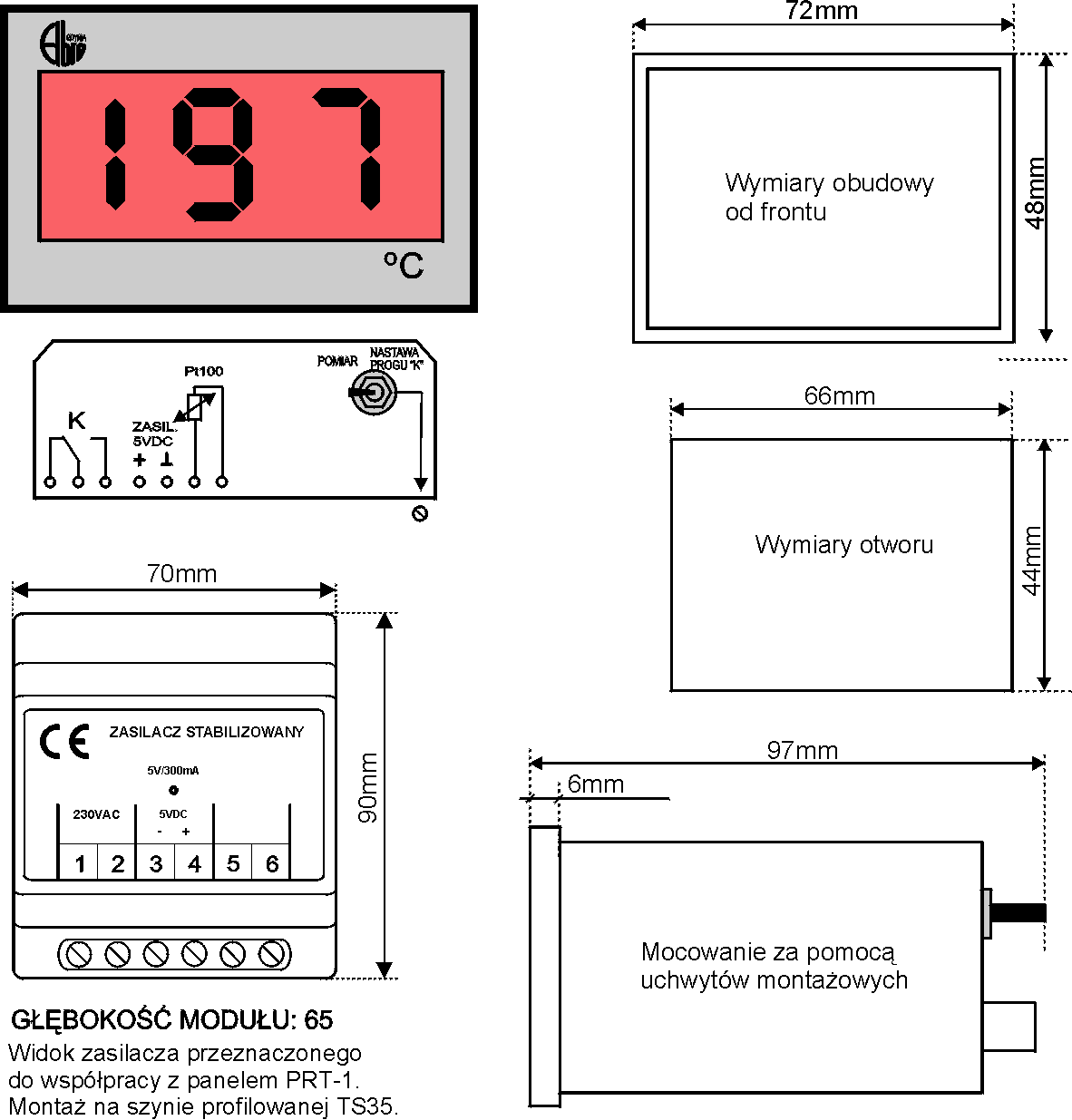

Zastosowano wyświetlacz 3-dekadowy oraz jedno wyjście przekaźnikowe załączane przy ustawionym progu. Nastawianie progu zadziałania należy wykonać wąskim wkrętakiem za pomocą potencjometru montażowego, po przestawieniu przełącznika (umieszczonego na tylnej ściance obudowy) na pozycję: NASTAWA PROGU „K”. W czasie pracy (pomiar) przełącznik powinien być w pozycji: POMIAR.
Do zasilania panelu dostarczany jest zasilacz 5VDC/300mA przystosowany do montażu na szynie profilowanej TS35.
Dane techniczne panelu PRT-1:
- napięcie zasilania:
- pobór prądu:
- obciążalność przekaźnika wyjściowego:
- dokładność:
- 1 wejście pomiaru temperatury z zakresu:
| 5VDC
=<250mA
4A 250VAC
1,5% (+błąd ostatniej cyfry)
0÷400÷C |
|
