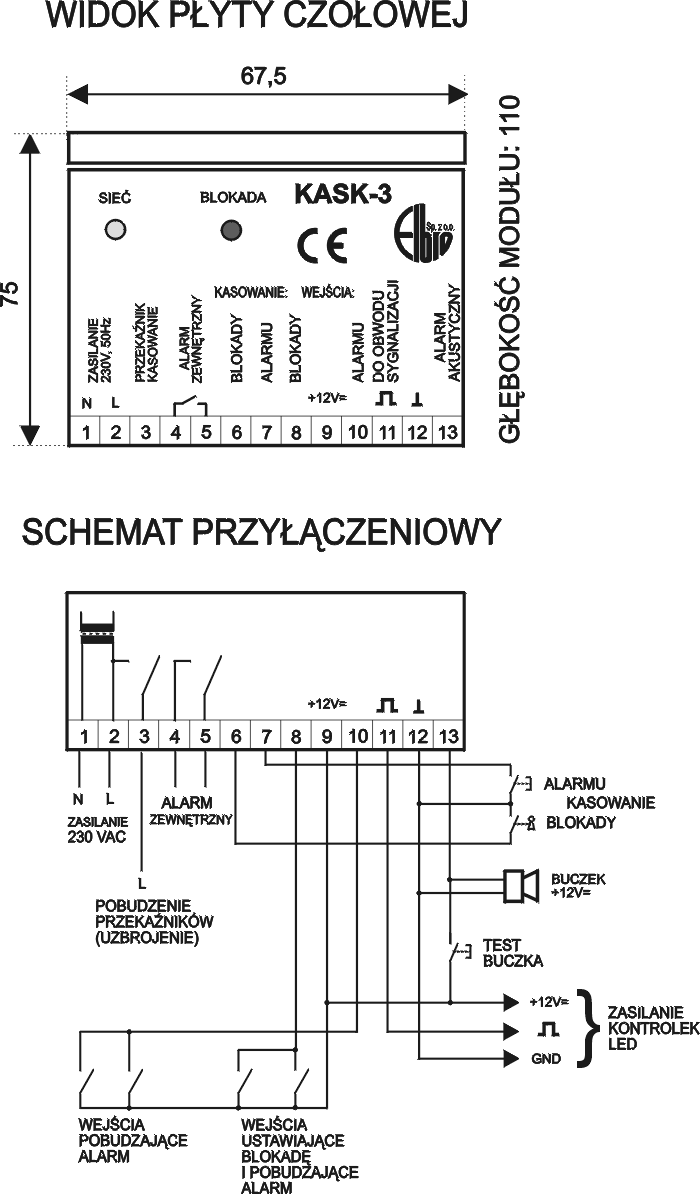

KASK-3 Moduł sygnalizacji alarmowej
Pobierz instrukcję .pdf (284kB)
PRZEZNACZENIE:
Moduł alarmowy jest przeznaczony do wykrywania stanów awaryjnych oraz do generowania alarmu akustycznego (buzer 12VDC) oraz zdalnego zbiorczego (zestyk bezpotencjałowy).
Układ posiada dwa rodzaje wejść alarmowych (zestyki bezpotencjałowe):
- wymagające ręcznego skasowania
- nie wymagające ręcznego skasowania (tzn, po zaniku sygnału alarmu układ się kasuje)
Moduł przystosowano do zasilania 12VDC buzera oraz kontrolek LED. Maksymalne obciążenie zasilacza 12VDC 200mA.
Wyjście napięciowe „3” aktywne na 3÷5 sek. po podaniu zasilania do modułu KASK-3 można wykorzystać do pobudzenia przekaźników z samopodtrzymaniem - uzbrojenie przekaźników blokady.
Dane techniczne modułu KASK-3:
- napięcie zasilania:
- pobór prądu:
- obciążalność przekaźnika wyjściowego:
- obciążalność zasilacza 12VDC:
- położenie modułu:
- stopień ochrony obudowy
| 230VAC, 50Hz (+10% ;-15%)
=<50mA
4A, 250VAC
200mA
dowolne
IP20 |
|
