MRU-1 Regulator uniwersalny

Pobierz instrukcję .pdf (403kB)

Tablicowy regulator uniwersalny MRU-1 przeznaczony jest do pomiaru dowolnej wielkości fizycznej. Posiada dwa kanały pomiarowe, którym można dowolnie (programowo) przyporządkować odpowiednie wyjście przekaźnikowe. Przeznaczony jest (w zależności od wersji) do współpracy z czujnikami typu Pt100 lub przetwornikami 4÷20mA. Posiada wyświetlacz 3-dekadowy, 2 bargrafy oraz cztery wyjścia przekaźnikowe załączane (z sygnalizacją tego stanu) lub wyłączane przy ustawionym progu.

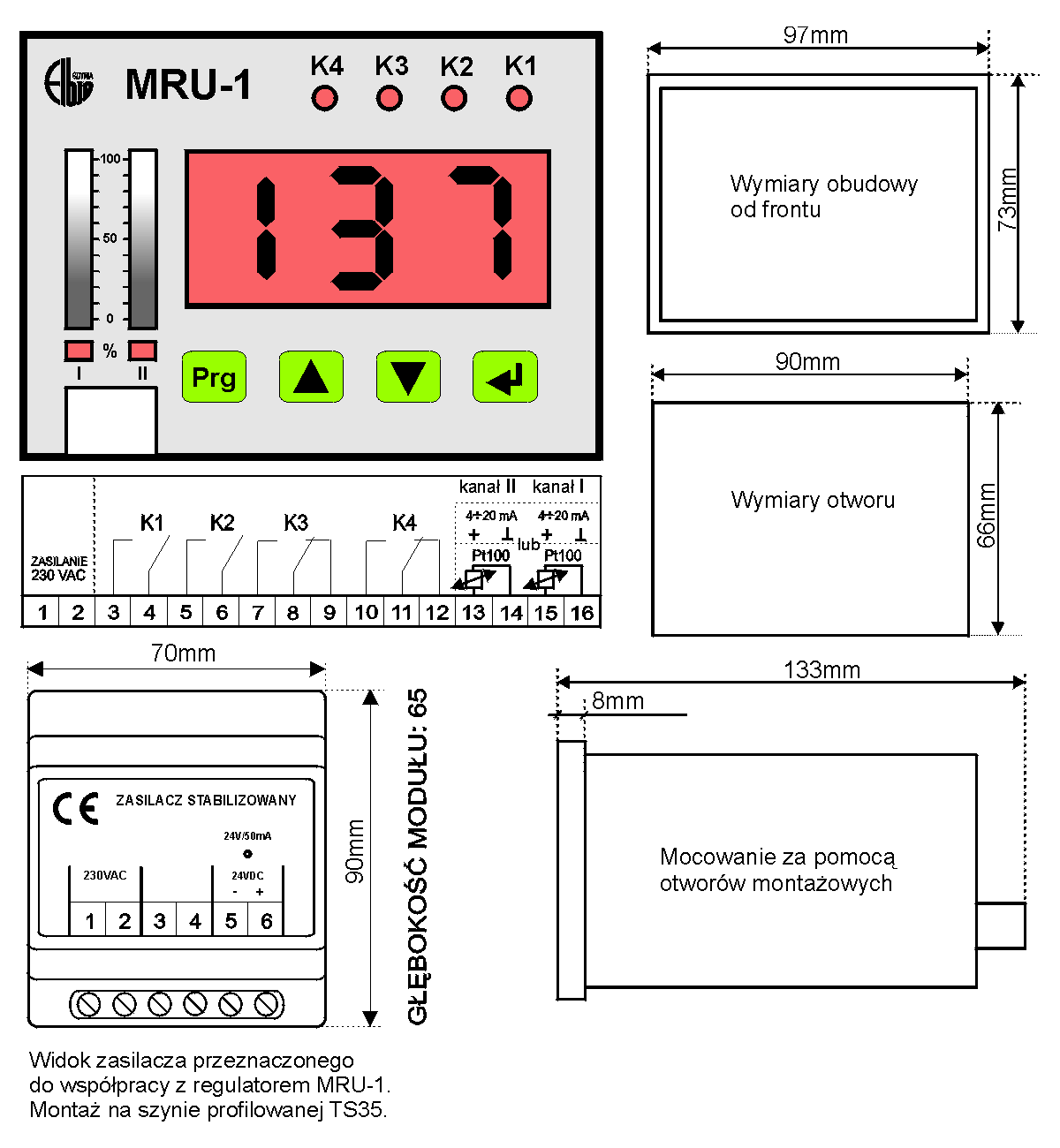

Dane techniczne regulatora MRU-1:
  • napięcie zasilania:
  • pobór prądu:
  • obciążalność przekaźników wyjściowych:
  • dokładność:
  • 2 wejścia pomiarowe – zakres w zależności od wersj podano w dalszej części instrukcji
230VAC 50Hz (+10% ;-15%)
=<100mA
4A 250VAC
1,5% (+błąd ostatniej cyfry)
2 wejścia pomiarowe – zakres w zależności od wersji podano w dalszej części instrukcji


Wersje regulatora, typy i zakresy wejść pomiarowych:

MRU-1 wersja Pt/Pt (dwa kanały pomiarowe do czujników temperatury typu Pt100)
Zakres pomiarowy:      KANAŁ I      0÷250°C
      KANAŁ II      0÷400°C


MRU-1 wersja /Pt (jeden kanał pomiarowy nr II do czujnika temperatury typu Pt100)
Zakres pomiarowy:      KANAŁ II      0÷400°C

MRU-1 wersja A/Pt (dwa kanały pomiarowe I KANAŁ do przetwornika 4÷20mA, II KANAŁ do czujnika temperatury typu Pt100)
Zakres pomiarowy:      KANAŁ I      0÷250 jednostek wielkości mierzonej (z możliwością programowania miejsca kropki dziesiętnej)
      KANAŁ II      0÷400°C


MRU-1 wersja A/ (jeden kanał pomiarowy nr I do przetwornika 4÷20mA)
Zakres pomiarowy:      KANAŁ I      0÷250 jednostek wielkości mierzonej (z możliwością programowania miejsca kropki dziesiętnej)

MRU-1 wersja A/A i SIL/A (dwa kanały pomiarowe do przetworników 4÷20mA)
Zakres pomiarowy:      KANAŁ I      0÷250 jednostek wielkości mierzonej (z możliwością programowania miejsca kropki dziesiętnej)
Zakres pomiarowy:      KANAŁ II      0÷250 jednostek wielkości mierzonej (z możliwością programowania miejsca kropki dziesiętnej)

MRU-1 wersja ZEW/A (dwa kanały pomiarowe do przetworników 4÷20mA)
Zakres pomiarowy:      KANAŁ I      -40÷+60 (stały, nie programowalny zakres, bez możliwości programowania przekaźników do I kanału)
Zakres pomiarowy:      KANAŁ II      0÷250 jednostek wielkości mierzonej (z możliwością programowania miejsca kropki dziesiętnej)


Programowanie:

Programowanie (w zależności od wersji) odbywa się wg algorytmu przedstawionego w DTR. Wejście i wyjście (w dowolnej fazie programowania) odbywa się poprzez naciśnięcie przycisku „Prg”.
Fakt trybu programowania sygnalizowany jest poprzez „miganie” kropek dziesiętnych na wyświetlaczu (z wyjątkiem fazy programowania miejsca kropki dziesiętnej dla wejść analogowych – patrz algorytmy programowania).


Komunikacja z regulatorem:

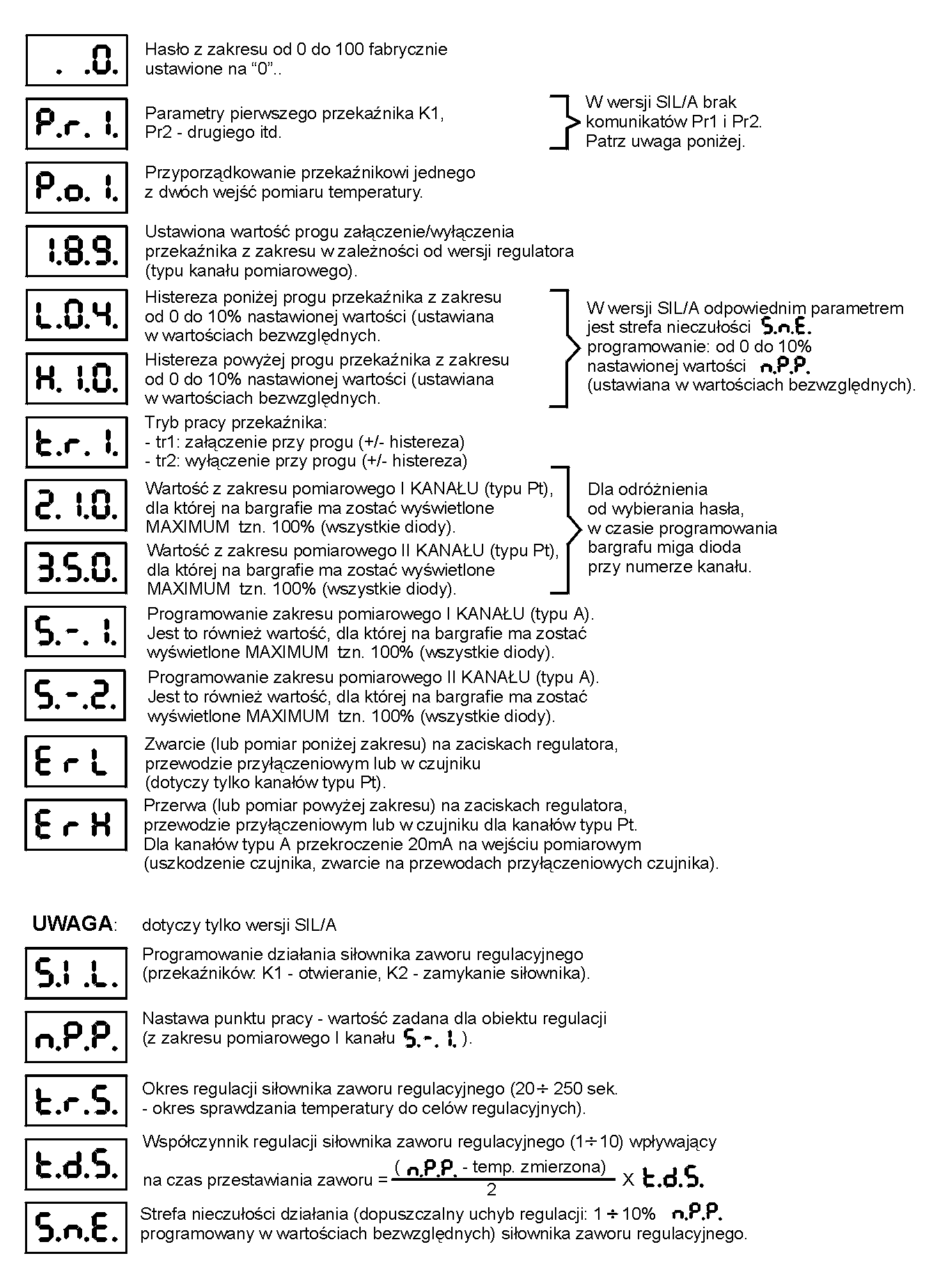

Poniżej przedstawiono znaczenie symbolicznych komunikatów pojawiających się na wyświetlaczu w czasie programowania.
