RC-1 Regulator czasowy odmulania
Pobierz instrukcję .pdf (314kB)
Regulator czasowy odmulania RC-1 przeznaczony jest do sterowania zaworu odmulania. Posiada dwa wyświetlacze 2-dekadowe, pięć diod LED oraz trzy wyjścia przekaźnikowe.
Do komunikacji z regulatorem przewidziano klawiaturę cztero-przyciskową.
Dane techniczne regulatora odmulania RC-1:
napięcie zasilania: pobór prądu: obciążalność przekaźników wyjściowych: Zakresy programowanego czasu: - przerwy między odmulaniem:
- otwarcia zaworu:
- zabronienia odmulania dla innych regulatorów:
| 230VAC 50Hz (+10% ;-15%)
=<100mA
4A 250VAC
00 : 01 ÷ 99 : 59 [hh : mm]
00 : 01 ÷ 59 : 59 [mm : ss]
00 : 01 ÷ 09 : 59 [hh : mm] |
Opis funkcji regulatora odmulania RC-1:
1. Współpraca z innymi regulatorami odmulania RC-1.
Ustawianie czasu zabronienia opróżniania dla innych regulatorów odmulania RC-1.

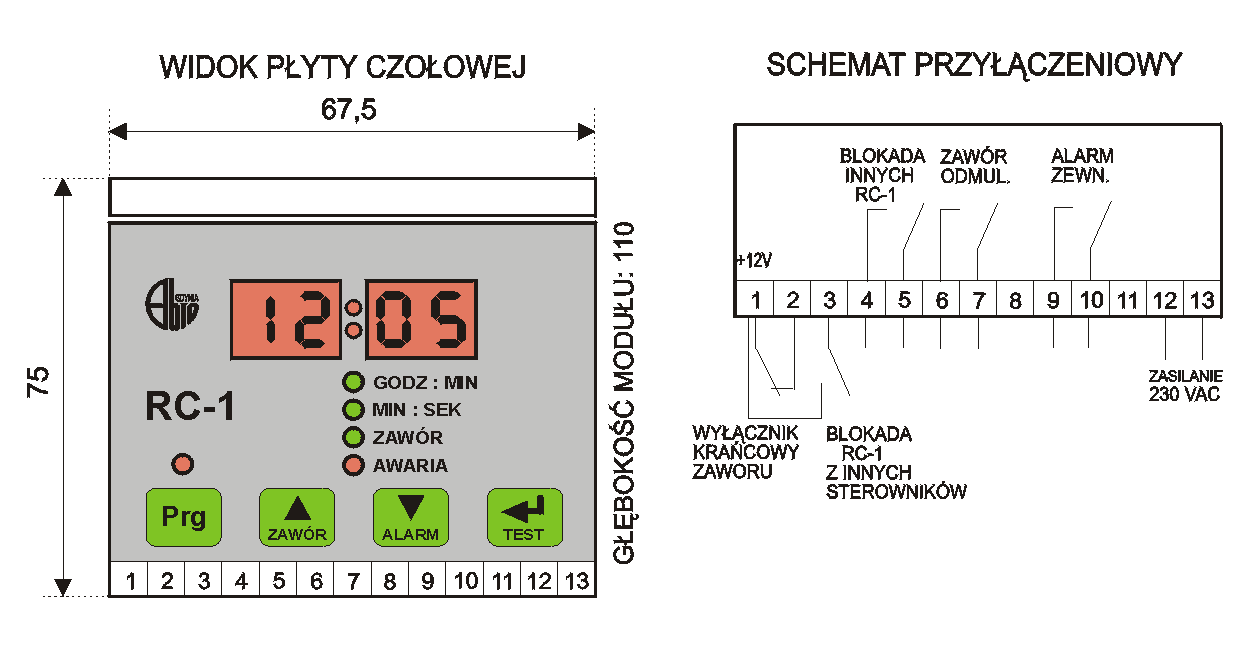

Po otwarciu zaworu (wypuszczeniu odmulin), regulator RC-1 utrzymuje na wyjściu (zestyk bezpotencjałowy - zaciski 4, 5) stan aktywny (zestyk zwarty) przez czas potrzebny na ostudzenie, rozcieńczenie i wypuszczenie odmulin z rozprężacza do studzienki kanalizacyjnej.
Parametr ten programowany jest w zależności od parametrów, wielkości, czasu pracy kotła.
Nie założono priorytetywności tzn. wszystkie kotły w systemie są traktowane jednakowo, czyli muszą zostać opróżnione z odmulin. Jeżeli nastawy czasowe regulatorów odmulania zostaną tak dobrane, że nie nastąpi otwarcie zaworu w ciągu dwóch interwałów czasowych (prób wykonania odmulenia) to zostanie wygenerowany alarm [Er : nA].
2. Kontrola poprawności działania zaworu odmulania.
Zawory odmulania wyposażone w wyłącznik krańcowy położenia pozwalają na sprawdzenie, czy w czasie wysterowania zawór został otwarty poprzez detekcję stanu wyłącznika krańcowego, który powinien być zwarty przed odmulaniem i otwarty w trakcie odmulania. W przypadku nieprawidłowego odczytu (na zaciskach: 1, 2) regulator odmulania generuje alarm: [Er : od].
W przypadku zastosowania zaworów nie wyposażonych w wyłącznik krańcowy nie należ podłączać zacisków 1, 2 regulatora RC-1.
3. Ręczne sterowanie zaworu odmulania.
Po naciśnięciu (w trybie normalnej pracy) przycisku ZAWÓR nastąpi otwarcie zaworu na „czas
otwarcia zaworu – [ C : od]” i przed tą operacją zresetowanie „czasu przerwy między odmulaniem – [CP : od]”. |
