MPT-1 Regulator przewodności
Pobierz instrukcję .pdf (258kB)
PRZEZNACZENIE:
 Regulator przewodności MPT-1 przeznaczony jest do pomiaru przewodności (z kompensacją temperaturową w zakresie 15÷70°C) w zakresie od 2÷150µS/cm oraz temperatury w zakresie od 0÷100°C cieczy przewodzącej.
Posiada wyświetlacz 3-dekadowy oraz jedno wyjście przekaźnikowe załączane (z sygnalizacją tego stanu) przy ustawionym progu - wartość przewodności w zakresie od 2÷150µS/cm.
Sygnał wyjściowy 4÷20mA odpowiada zaprogramowanej przewodności w zakresie od 2÷150µS/cm.
Do pamięci regulatora wprowadzana jest wartość górna zakresu.
Zmianę wyświetlanej wielkości przewodność/temperatura dokonuje się przez naciśnięcie przycisku opisanego trójkątem zwróconym do góry lub w dół. Obok odpowiedniego symbolu jednostki zapalana jest dioda LED.
Dane techniczne regulatora przewodności MPT-1:
- napięcie zasilania:
- pobór prądu:
- obciążalność przekaźnika wyjściowego:
- zakres mierzonej przewodności:
- zakres mierzonej temperatury:
- dokładność (w zakresie 15÷70°C kompensacji temp.):
| 230VAC 50Hz (+10% ;-15%)
=<100mA
4A 250VAC
2÷150µS/cm
0÷100°C
1,5% (+błąd ostatniej cyfry) |
Czujnik:
Regulator przewodności MPT-1 przeznaczony jest do współpracy z czujnikiem typu CKT-1.
Programowanie:

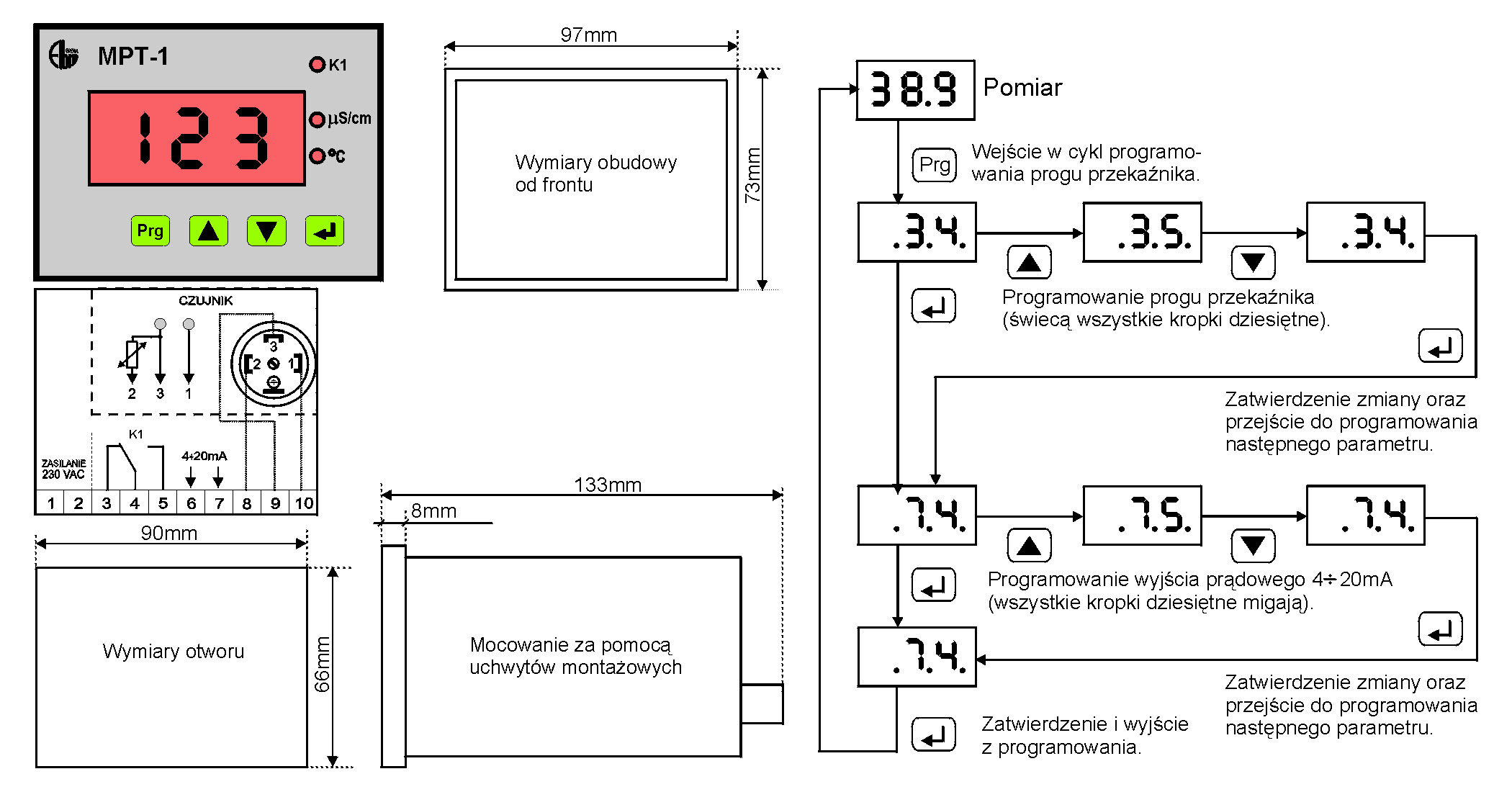

Programowanie odbywa się wg podanego wyżej algorytmu.
Wejście i wyjście (w dowolnej fazie bez zmian parametrów) odbywa się poprzez naciśnięcie przycisku „Prg”.
Programowanie obu parametrów ograniczone jest do wartości całkowitych. |
