RPW-2v1 Układ regulacji poziomu wody

Pobierz instrukcję .pdf (618 kB)

PRZEZNACZENIE:


Układ typ RPW-2v1-65 przeznaczony jest do utrzymywania poziomu cieczy przewodzącej (np. wody) w zbiorniku w granicach określonych długością (lub miejscem ich umieszczenia w bocznej ścianie zbiornika elektrod konduktometrycznych czujników poziomu wody (oznaczonych: A,B).
Utrzymywanie poziomu wody polega na sterowaniu (zestyk bezpotencjałowy przekaźnika) pracą elektrozaworu lub pompy dostarczającej wodę do zbiornika.
  • poziom górny A: stop - napełnianie zbiornika
  • poziom dolny B: start - napełnianie zbiornika

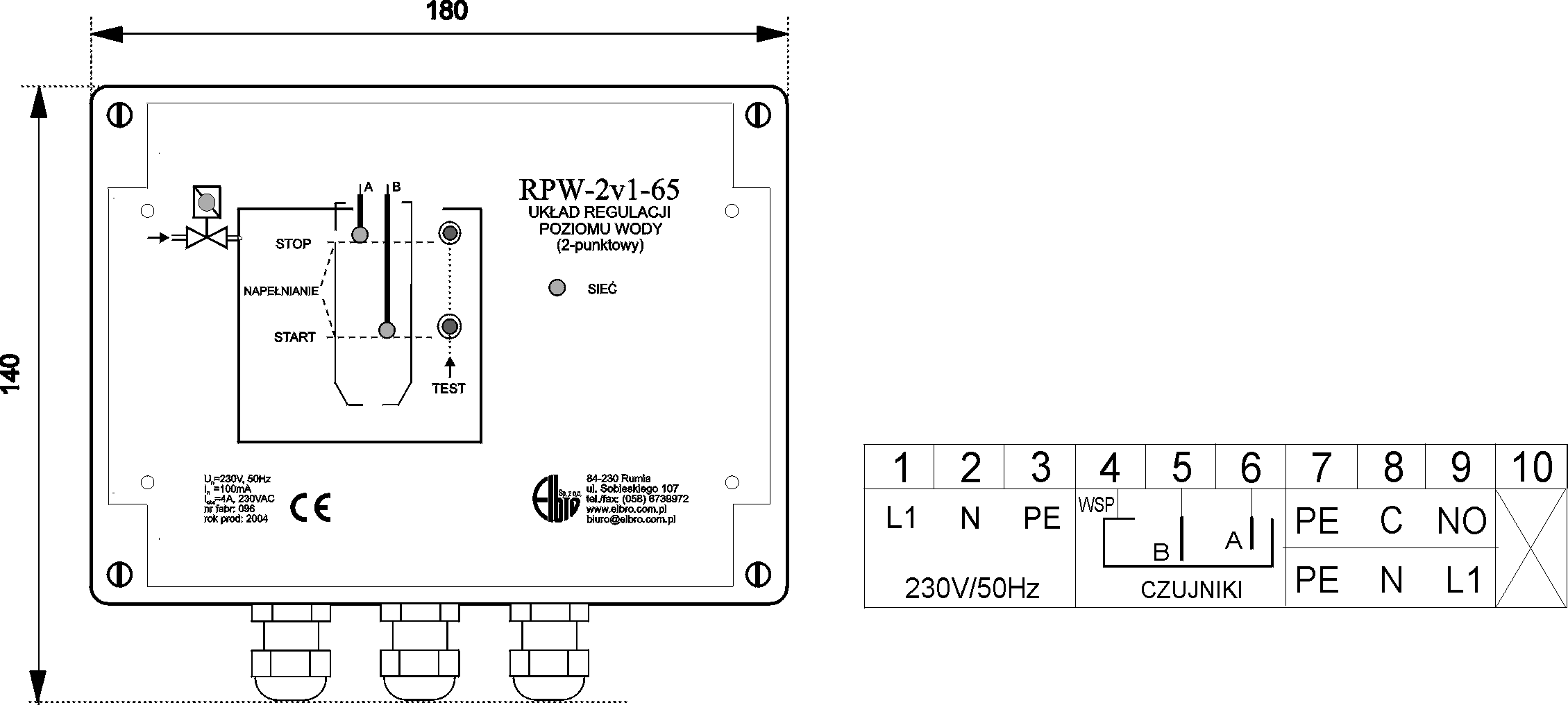

Na płycie czołowej regulatora zastosowano następującą sygnalizację:
  • załączenia elektrozaworu (pompy) - stosownie do zamówienia na płycie czołowej regulatora umieszczany jest odpowiedni symbol urządzenia
  • poziomu wody (2 wartości) - stan zanurzenia elektrod czujników A,B
  • zasilania urządzenia

Układ posiada funkcję testu polegającego na zasymulowaniu zanurzenia elektrod. Przycisk odpowiadający danej elektrodzie należy trzymać wciśnięty (ok. 5 sek.) do momentu zapalenia odpowiedniej kontrolki.

Kompletacja układu RPW-2v1-65:
  • regulator w obudowie
  • konduktometryczny czujnik elektrodowy poziomu wody
  • elektroda wspólna WSP (tylko dla CPW-5)
  • osłona czujników OC-100 (tylko dla CPW-5)
  • podkładka miedziana
szt.1
szt.2
szt.1
szt.1
kpl.1

Dane techniczne układu RPW-2v1-65:
  • napięcie zasilania:
  • pobór prądu:
  • obciążalność przekaźnika wyjściowego:
  • bezwładność obwodów wejściowych:
  • zakres temperatury pracy regulatora:
  • stopień ochrony obudowy:
  • maksymalna odległość między elektrodami czujników a regulatorem:
230VAC 50Hz (+10% ;-15%)
=<100mA
4A 250VAC
5 sekund (standard)
0÷60°C
IP54
40 m
