RPW-4v2 Układ regulacji poziomu wody

Pobierz instrukcję .pdf (872 kB)

PRZEZNACZENIE:

Układ typ RPW-4v2-00 przeznaczony jest do utrzymywania poziomu wody w zbiorniku w granicach określonych długością (lub miejscem ich umieszczenia w bocznej ścianie zbiornika) elektrod konduktometrycznych czujników poziomu wody (oznaczonych: A,B). Po wynurzeniu elektrody czujnika C układ sygnalizuje (zestyk bezpotencjałowy przekaźnika) niewłaściwą pracę urządzenia uzupełniającego wodę w zbiorniku lub brak wody w instalacji. Dodatkowo po wynurzeniu elektrody czujnika D układ otwiera zestyk bezpotencjałowy przekaźnika (nie ustawia blokady), który może służyć np. do zabezpieczenia przed suchobiegiem pompę opróżniającą zbiornik. Ponowne załączenie uzupełniania wody nastąpi po zanurzeniu elektrody czujnika D. Po zanurzeniu elektrody czujnika B nastąpi zezwolenie na opróżnianie zbiornika. Utrzymywanie poziomu wody polega na sterowaniu (zestyk bezpotencjałowy przekaźnika lub napięciowo tylko w wersji -65) pracą elektrozaworu lub pompy dostarczającej wodę do zbiornika.
  • poziom górny A: stop - napełnianie zbiornika
  • poziom dolny B: start - napełnianie zbiornika

Na płycie czołowej regulatora zastosowano następującą sygnalizację:
  • załączenia elektrozaworu (pompy) - stosownie do zamówienia na płycie czołowej regulatora umieszczany jest odpowiedni symbol urządzenia
  • uszkodzenia w torze pomiarowym lub czujników - AWARIA ELEKTROD
  • zezwolenie na załączenie pompy opróżniającej zbiornik - po zanurzeniu elektrody czujnika B
  • niski poziom wody - po wynurzeniu elektrody czujnika I
  • włączeniu funkcji testowania układu polegającego na sprawdzeniu kontrolek oraz zasymulowaniu napełniania a następnie opróżniania zbiornika - TEST
  • poziomu wody (4 wartości) - stan zanurzenia elektrod czujników A,B,C,D

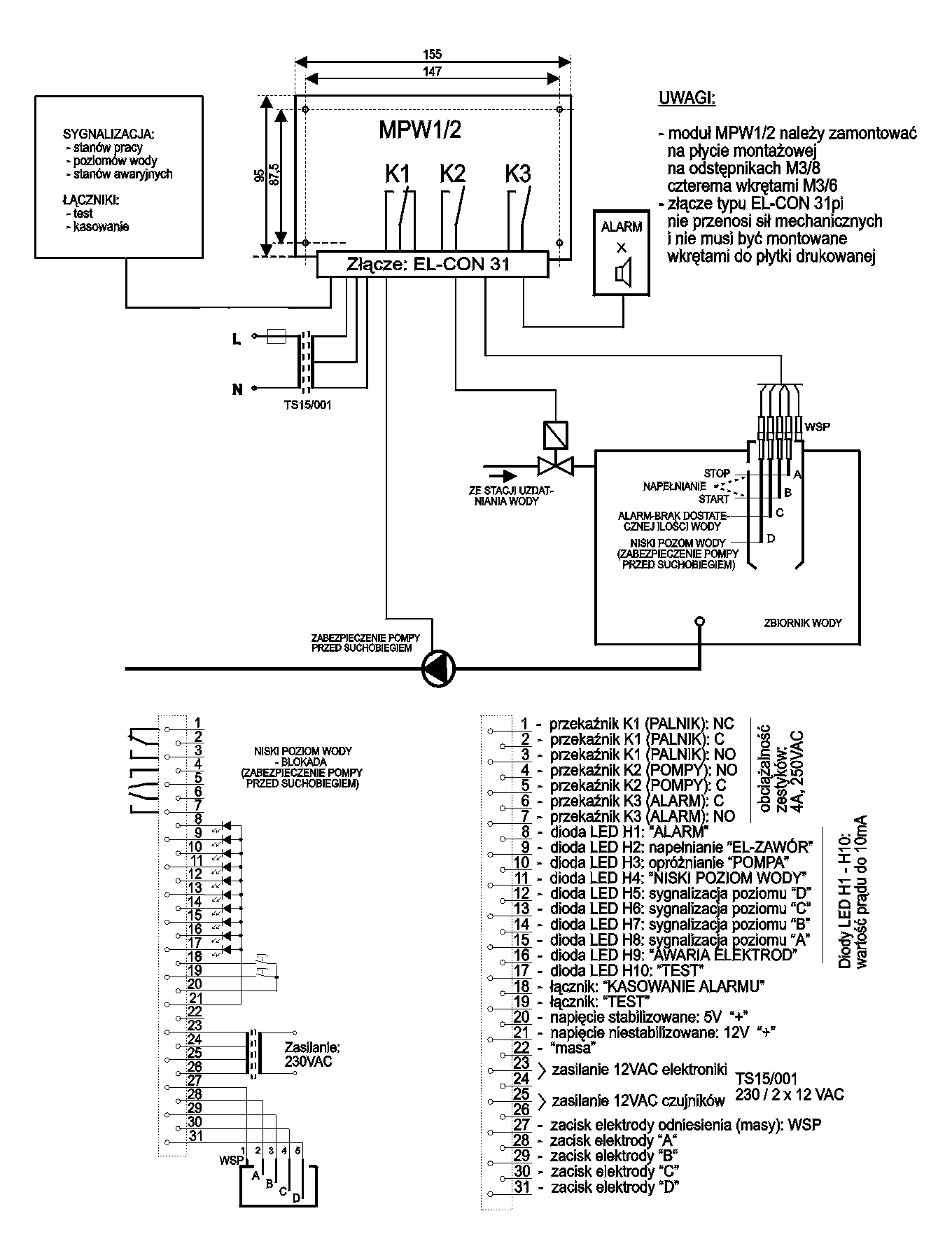

Kompletacja regulatora RPW-4v2-00:
  • moduł elektroniczny MPW1/2 (z programem RPW-4v2)
  • transformator TS15/001zasilający moduł
  • gniazdo złącza pośredniego 31 pin
  • dioda LED + oprawa
  • konduktometryczny czujnik elektrodowy poziomu wody
  • elektroda wspólna WSP (tylko dla CPW-5)
  • osłona czujników poziomu OC-110 (tylko dla CPW-5)
  • podkładka miedziana
szt.1
szt.1
szt.1
szt.10
szt.4 (lub czujnik 4-elektrodowy)
szt.1
szt.1
kpl.1

Układ dla wersji w obudowie elementy z 4 pierwszych punktów kompletacji umieszczone są w obudowie.

Dane techniczne regulatora RPW-4v2-00:
  • napięcie zasilania:
  • pobór prądu:
  • transformator zasilający TS 15/001- wykonanie specjalne z dzielonym karkasem
    • napięcie zasilania:
    • napięcie wtórne:
    • obciążalność uzwojenia wtórnego:
  • obciążalność przekaźników wyjściowych:
  • położenie pracy modułu elektronicznego:
  • bezwładność obwodów wejściowych:
  • stopień ochrony modułu elektronicznego:
  • moduł elektroniczny powinien być montowany w szafach spełniających stopień ochrony:
  • zakres temperatury pracy modułu elektronicznego:
  • wilgotność względna dla modułu elektronicznego:
  • maksymalna odległość między elektrodami czujników a modułem elektronicznym:
  • należy zabezpieczyć bezpiecznikiem:
2x12V 50Hz (+10% ;-15%)
=<100mA

230V 50Hz (+10%;-15%)
2x12 V
2x500mA
4A 250VAC
dowolne
5 sekund (standard)
IP00
=>IP44
0÷60°C
25÷85%
40 m
2A

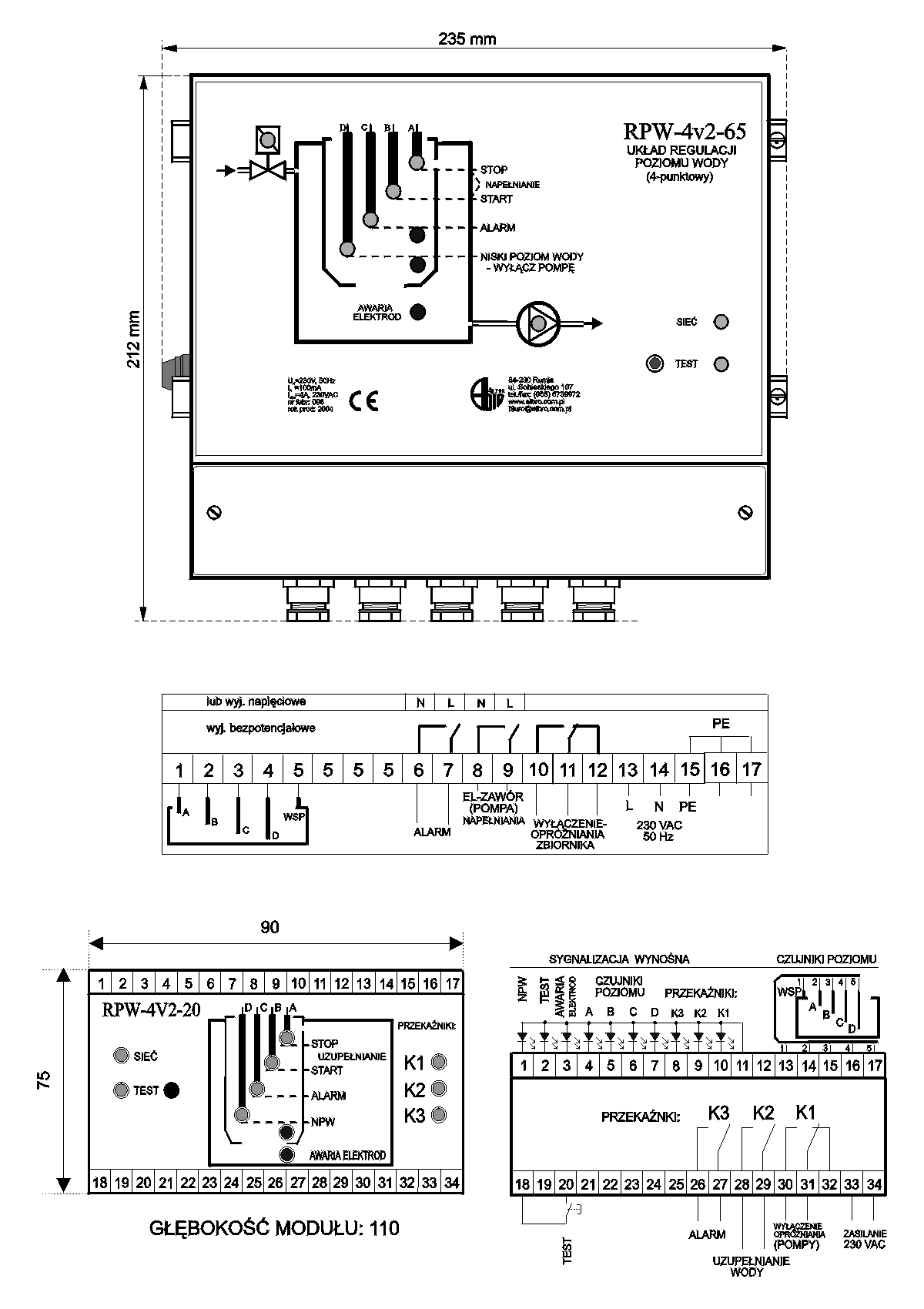

Dane techniczne układów w obudowach RPW-4v2-65 (IP54) i RPW-4v2-20 (IP20):
  • napięcie zasilania:
  • pobór prądu:
  • pozostałe dane jak dla układu w wersji bez obudowy
230VAC 50Hz (+10% ;-15%)
=<100mA
