RPW-4v1 Układ regulacji poziomu wody

Pobierz instrukcję .pdf (801 kB)

PRZEZNACZENIE:

Układ typ RPW-4v1-00 przeznaczony jest do utrzymywania poziomu cieczy przewodzącej (np. wody), w zbiorniku w granicach określonych długością (lub miejscem ich umieszczenia w bocznej ścianie zbiornika elektrod konduktometrycznych czujników poziomu wody (oznaczonych: A,B). Po wynurzeniu elektrody czujnika C układ wyłącza dodatkowe urządzenie np. pompę (otwiera zestyk bezpotencjałowy przekaźnika), a po wynurzeniu elektrody czujnika D układ otwiera (i blokuje) zestyk bezpotencjałowy drugiego przekaźnika, który służy np. do zablokowania tego urządzenia. Podwójne zabezpieczenie z blokadą może zostać zastosowane dla szczególnie kosztownych urządzeń, np. zintegrowanych napędów pomp. Ponowne załączenie uzupełniania wody nastąpi po ręcznym skasowaniu blokady. Po zanurzeniu elektrody czujnika C nastąpi zezwolenie na załączenie urządzenia.
Utrzymywanie poziomu wody polega na sterowaniu (zestyk bezpotencjałowy przekaźnika lub napięciowo tylko w wersji -65) pracą elektrozaworu lub pompy dostarczającej wodę do zbiornika.
  • poziom górny A: stop - napełnianie zbiornika
  • poziom dolny B: start - uzupełnianie wody

Na płycie czołowej regulatora zastosowano następującą sygnalizację:
  • załączenia elektrozaworu (pompy) - stosownie do zamówienia na płycie czołowej regulatora umieszczany jest odpowiedni symbol urządzenia
  • uszkodzenia w torze pomiarowym lub czujników - AWARIA ELEKTROD
  • zezwolenie na załączenie oraz blokada dodatkowego urządzenia - stosownie do zamówienia na płycie czołowej regulatora umieszczany jest odpowiedni symbol urządzenia
  • włączenia funkcji testowania układu polegającego na sprawdzeniu kontrolek oraz zasymulowaniu napełniania a następnie opróżniania zbiornika - TEST
  • poziomu wody (4 wartości) - stan zanurzenia elektrod czujników A,B,C,D

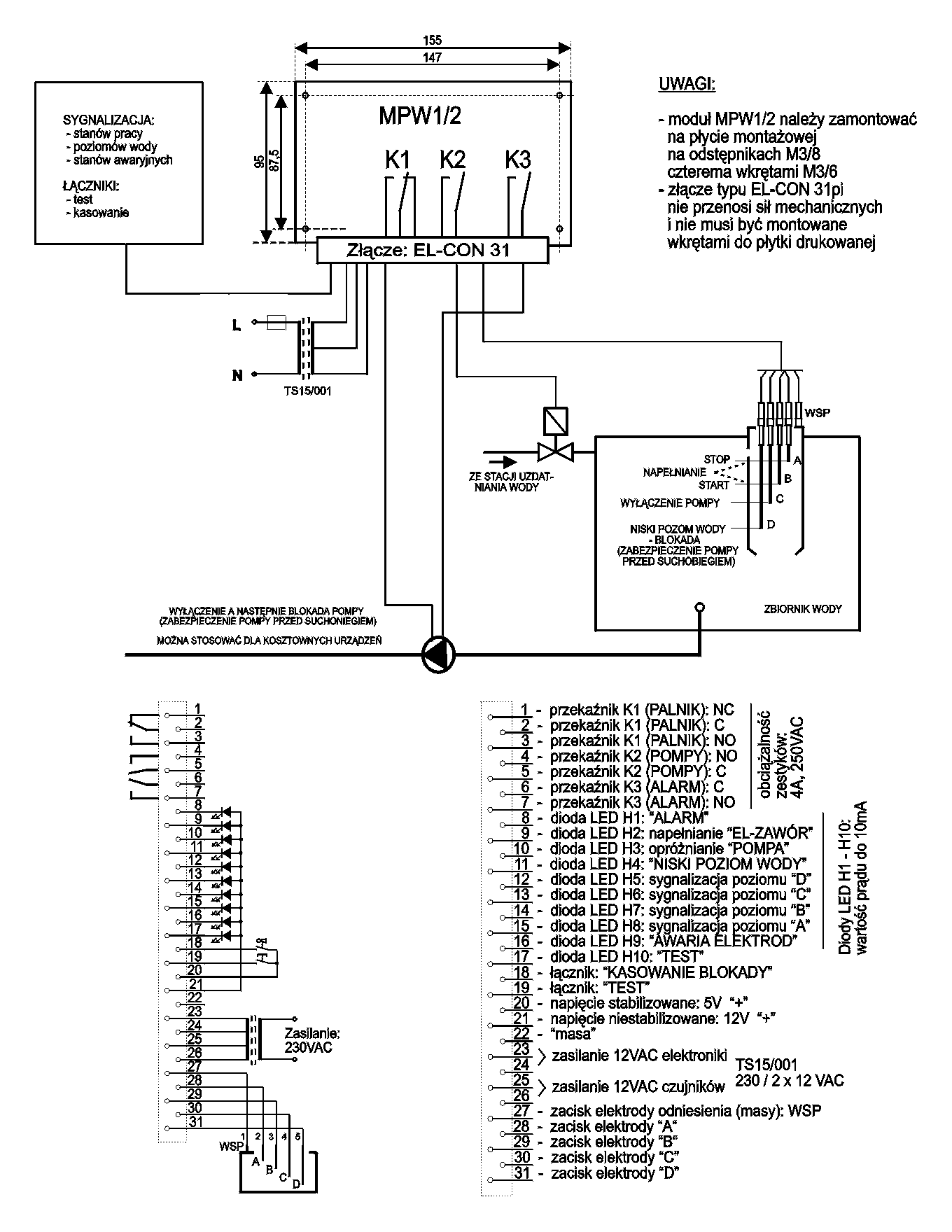

Kompletacja regulatora RPW-4v1-00:
  • moduł elektroniczny MPW1/2 (z programem RPW-4v1)
  • transformator TS15/001zasilający moduł
  • gniazdo złącza pośredniego 31 pin
  • dioda LED w metalowej oprawie
  • konduktometryczny czujnik elektrodowy poziomu wody
  • elektroda wspólna WSP (tylko dla CPW-5)
  • osłona czujników poziomu OC-110 (tylko dla CPW-5)
  • podkładka miedziana
- szt.1
- szt.1
- szt.1
- szt.10
- szt.4 (lub czujnik 4 elektrodowy)
- szt.1
- szt.1
- kpl.1


Układ dla wersji w obudowie elementy z 4 pierwszych punktów kompletacji umieszczone są w obudowie.

Dane techniczne regulatora RPW-4v1-00:
  • napięcie zasilania:
  • pobór prądu:
  • transformator zasilający TS 15/001- wykonanie specjalne z dzielonym karkasem
    • napięcie zasilania:
    • napięcie wtórne:
    • obciążalność uzwojenia wtórnego:
  • obciążalność przekaźników wyjściowych:
  • położenie pracy modułu elektronicznego:
  • bezwładność obwodów wejściowych:
  • stopień ochrony modułu elektronicznego:
  • moduł elektroniczny powinien być montowany w szafach spełniających stopień ochrony:
  • zakres temperatury pracy modułu elektronicznego:
  • wilgotność względna dla modułu elektronicznego:
  • maksymalna odległość między elektrodami czujników a modułem elektronicznym:
  • należy zabezpieczyć bezpiecznikiem:
2x12V 50Hz (+10% ;-15%)
=<100mA

230V 50Hz (+10%;-15%)
2x12 V
2x500mA
4A 250VAC
dowolne
5 sekund (standard)
IP00
=>IP44
0÷60°C
25÷85%
40 m
2A

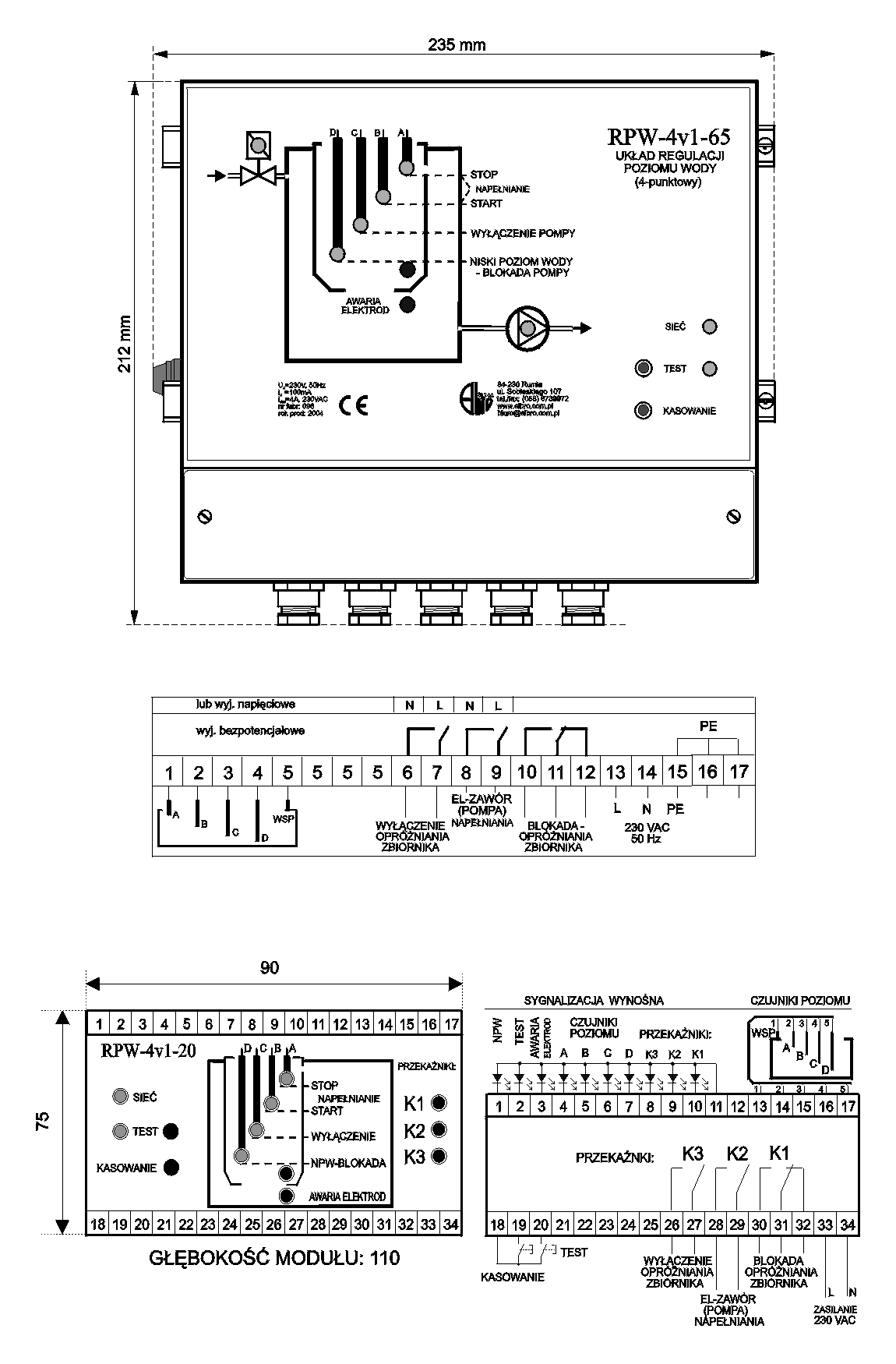

Dane techniczne układów w obudowach RPW-4v1-65 (IP54) i RPW-4v1-20 (IP20):
  • napięcie zasilania:
  • pobór prądu:
  • pozostałe dane jak dla układu w wersji bez obudowy
230VAC 50Hz (+10% ;-15%)
=<100mA
