SPW-2 Układ sygnalizacji poziomu wody

Pobierz instrukcję .pdf (654kB)

Przeznaczenie:

      Układ SPW-2-00 przeznaczony jest do sygnalizacji dwóch poziomów cieczy przewodzącej (np. wody) określonych długością (lub miejscem umieszczenia w bocznej ścianie zbiornika elektrod konduktometrycznych czujników poziomu wody (oznaczonych: A,B) w dowolnym zbiorniku.
      Bezpotencjałowe styki przekaźników, przełączane jednocześnie z zapalaniem odpowiednich kontrolek sygnalizujących zanurzenie elektrod pomiarowych czujników poziomu wody, można wykorzystać w dowolnym układzie logicznym, np. sterownika PLC do sterowania urządzeniami wykonawczymi.
      Układ posiada funkcję testu polegającego na zasymulowaniu zanurzenia elektrod. Przycisk odpowiadający danej elektrodzie należy trzymać wciśnięty (ok. 5 sek.) do momentu zapalenia kontrolki.


Kompletacja układu SPW-2-00:
  • moduł elektroniczny SPW2
  • gniazdo złącza pośredniego 21 pin
  • dioda LED w metalowej oprawie
  • konduktometryczny czujnik elektrodowy poziomu wody
  • elektroda wspólna WSP (tylko dla CPW-5)
  • osłona czujników OC-100 (tylko dla CPW-5)
  • podkładka miedziana
- szt.1
- szt.1
- szt.3
- szt.2
- szt.1
- szt.1
- szt.3
      Dla wersji w obudowie elementy z 3 pierwszych punktów kompletacji umieszczone są w obudowie.


Dane techniczne układu SPW-2-00:
  • napięcie zasilania:
  • pobór prądu:
  • transformator zasilający TS 4/30/E (na płytce) - wykonanie
    specjalne z dzielonym karkasem
    • napięcie zasilania:
    • napięcie wtórne:
    • obciążalność uzwojenia wtórnego:
  • obciążalność przekaźnika wyjściowego:
  • położenie pracy modułu elektronicznego:
  • bezwładność obwodów wejściowych:
  • stopień ochrony modułu elektronicznego:
  • moduł elektroniczny powinien być montowany w szafach spełniających stopień ochrony:
  • zakres temperatury pracy modułu elektronicznego:
  • wilgotność względna dla modułu elektronicznego:
  • maksymalna odległość między elektrodami czujników a modułem elektronicznym:
  • należy zabezpieczyć bezpiecznikiem:
230VAC 50Hz (+10% ;-15%)
=<50mA


230V 50Hz (+10%;-15%)
2x12 V
2x120mA
4A 250VAC
dowolne
5 sekund (standard)
IP00
=>IP44
0÷60°C
25÷85%
40 m
2A

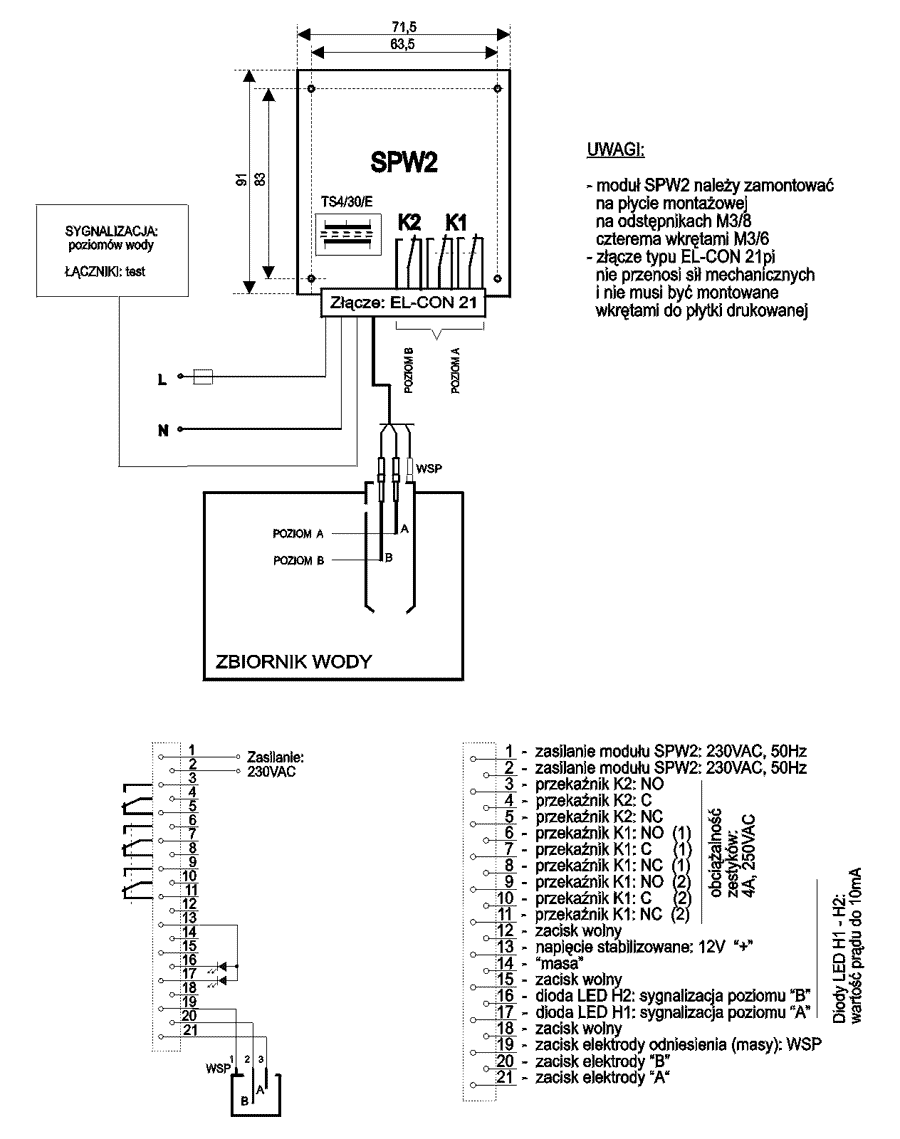

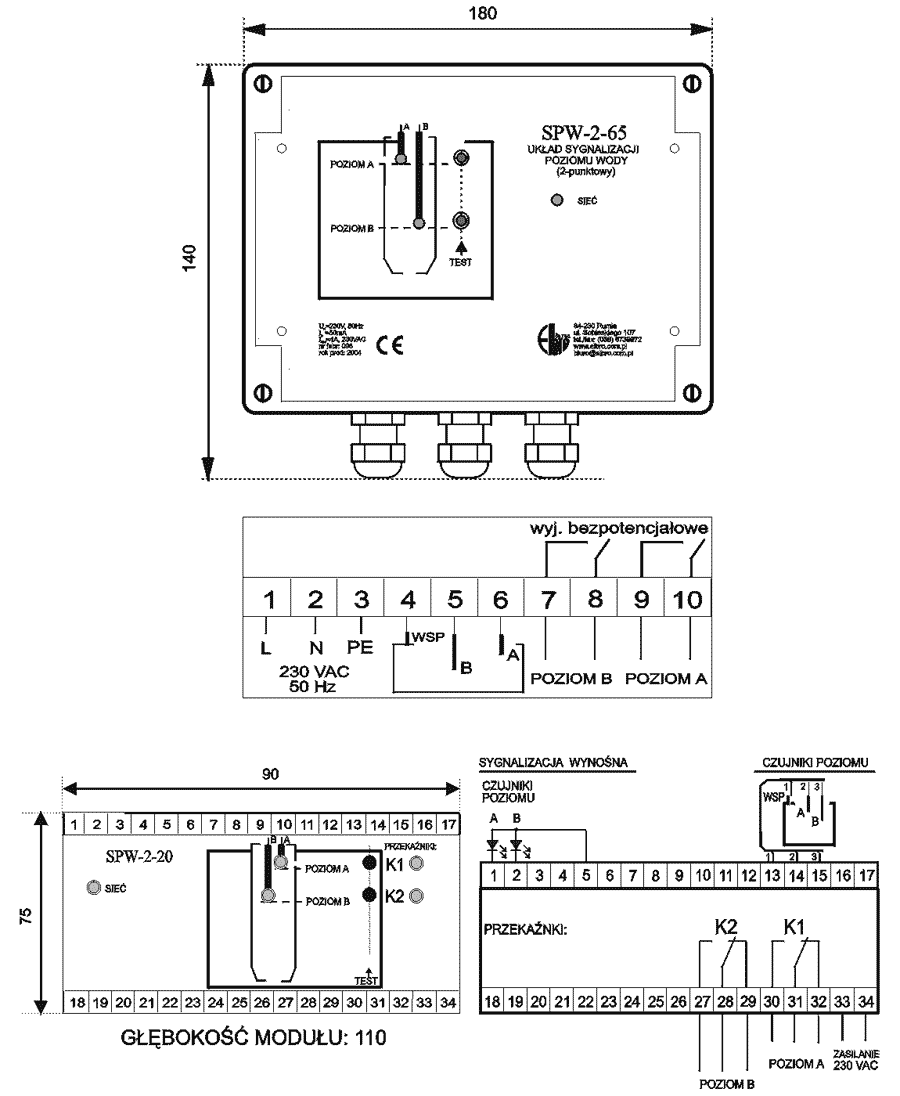

Dane techniczne układów w obudowach SPW-2-65 (IP54) i SPW-2-20 (IP20):
  • napięcie zasilania:
  • pobór prądu:
  • pozostałe dane jak dla układu w wersji bez obudowy
230VAC 50Hz (+10% ;-15%)
=<50mA
