SPW-1 Układ sygnalizacji poziomu wody Pobierz instrukcję .pdf (657kB)
Przeznaczenie:
Układ typ SPW-1 przeznaczony jest do sygnalizacji poziomu cieczy przewodzącej (np. wody) określonego długością (lub miejscem umieszczenia w bocznej ścianie zbiornika elektrody konduktometrycznego czujnika poziomu wody (oznaczonego: A) w dowolnym zbiorniku.
Bezpotencjałowy styk przekaźnika, przełączany jednocześnie z zapalaniem kontrolki sygnalizującej zanurzenie elektrody pomiarowej czujnika poziomu wody, można wykorzystać w dowolnym układzie logicznym, np. sterownika PLC do sterowania urządzeniami wykonawczymi.
Układ posiada funkcję testu polegającego na zasymulowaniu zanurzenia elektrody. Przycisk należy trzymać wciśnięty (ok. 5 sek.) do momentu zapalenia kontrolki.

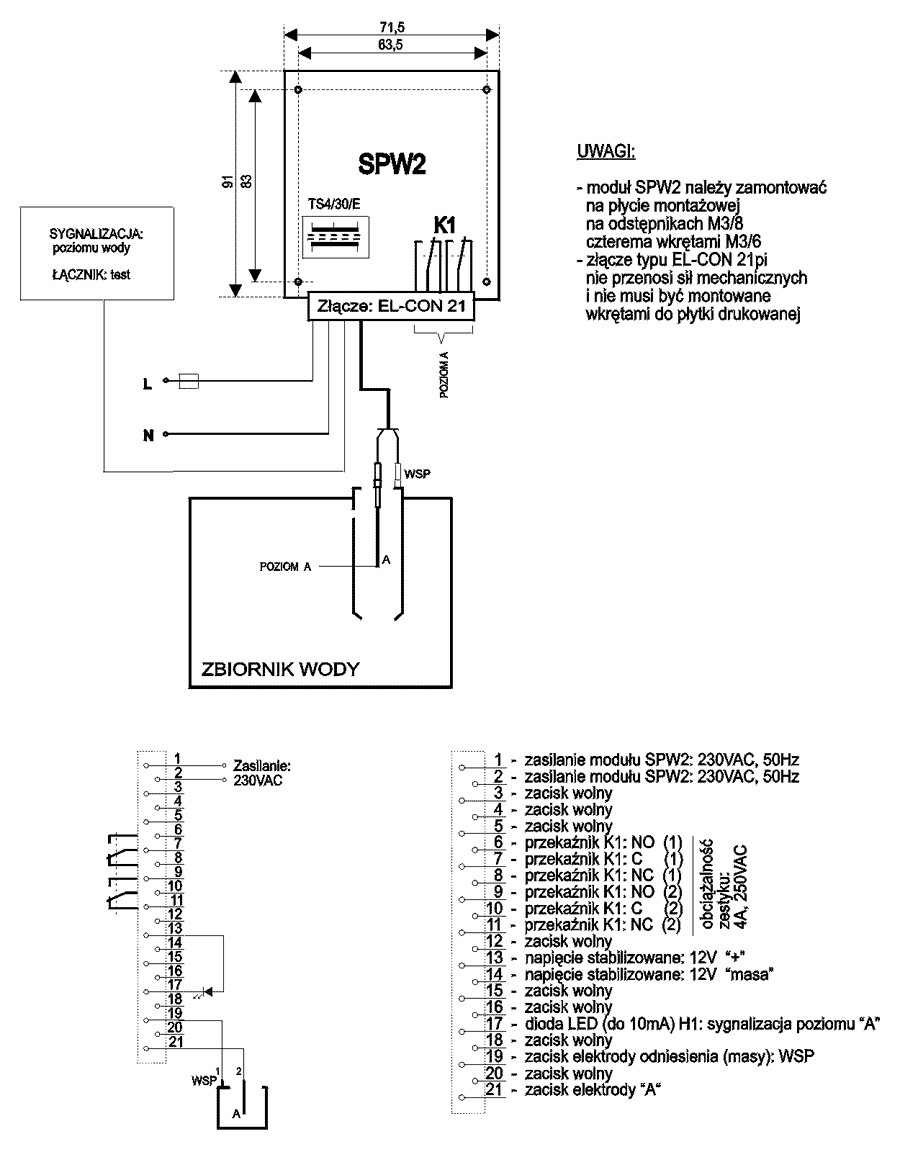

Kompletacja układu SPW-1-00:
- moduł elektroniczny SPW2 (obsadzony 1 kanał pomiarowy)
- gniazdo złącza pośredniego 21 pin
- dioda LED w metalowej oprawie
- konduktometryczny czujnik elektrodowy poziomu wody
- elektroda wspólna WSP (tylko dla CPW-5)
- osłona czujników OC-100
- podkładka miedziana
| - szt.1
- szt.1
- szt.2
- szt.1
- szt.1
- szt.1
- kpl.1 | Układ dla wersji w obudowie elementy z 3 pierwszych punktów kompletacji umieszczone są w obudowie.
Dane techniczne układu SPW-1-00:
- napięcie zasilania:
- pobór prądu:
- transformator zasilający TS 4/30/E (na płytce) - wykonanie
specjalne z dzielonym karkasem - napięcie zasilania:
- napięcie wtórne:
- obciążalność uzwojenia wtórnego:
- obciążalność przekaźnika wyjściowego:
- położenie pracy modułu elektronicznego:
- bezwładność obwodów wejściowych:
- stopień ochrony modułu elektronicznego:
- moduł elektroniczny powinien być montowany w szafach spełniających stopień ochrony:
- zakres temperatury pracy modułu elektronicznego:
- wilgotność względna dla modułu elektronicznego:
- maksymalna odległość między elektrodami czujników a modułem elektronicznym:
- należy zabezpieczyć bezpiecznikiem:
| 230VAC 50Hz (+10% ;-15%)
=<50mA
230V 50Hz (+10%;-15%)
2x12 V
2x120mA
4A 250VAC
dowolne
5 sekund (standard)
IP00
=>IP44
0÷60°C
25÷85%
40 m
2A |

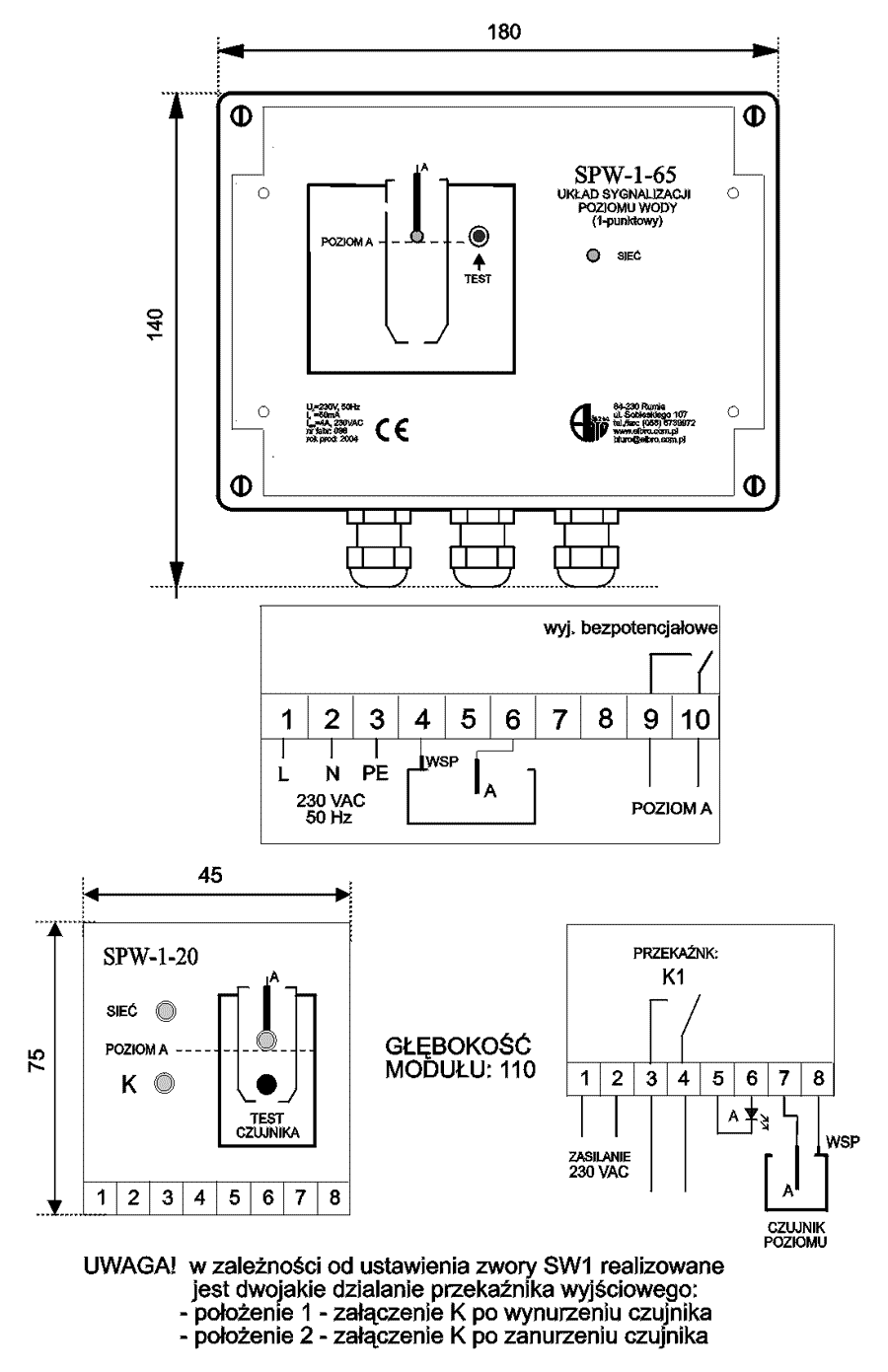

Dane techniczne układów w obudowach SPW-1-65 (IP65) i SPW-1-20 (IP20):- napięcie zasilania:
- pobór prądu:
- pozostałe dane jak dla układu w wersji bez obudowy
| 230VAC 50Hz (+10% ;-15%)
=<50mA
|
|
