SPW-4 Układ sygnalizacji poziomu wody Pobierz instrukcję .pdf (727kB)
Przeznaczenie:
Układ SPW-4-00 przeznaczony jest do sygnalizacji czterech poziomów wody określonych długością (lub miejscem umieszczenia w bocznej ścianie zbiornika - ten sposób montażu nie jest dopuszczony przez UDT w urządzeniach ciśnieniowych) elektrod konduktometrycznych czujników poziomu wody (oznaczonych: A,B,C,D) typ CPW-5 w dowolnym zbiorniku.
Bezpotencjałowe styki przekaźników, przełączane jednocześnie z zapalaniem odpowiednich kontrolek sygnalizujących zanurzenie elektrod pomiarowych czujników poziomu wody, można wykorzystać w dowolnym układzie logicznym, np. sterownika PLC do sterowania urządzeniami wykonawczymi.
Układ posiada funkcję testu polegającego na zasymulowaniu zanurzenia elektrod. Przycisk odpowiadający danej elektrodzie należy trzymać wciśnięty (ok. 5 sek.) do momentu zapalenia kontrolki.

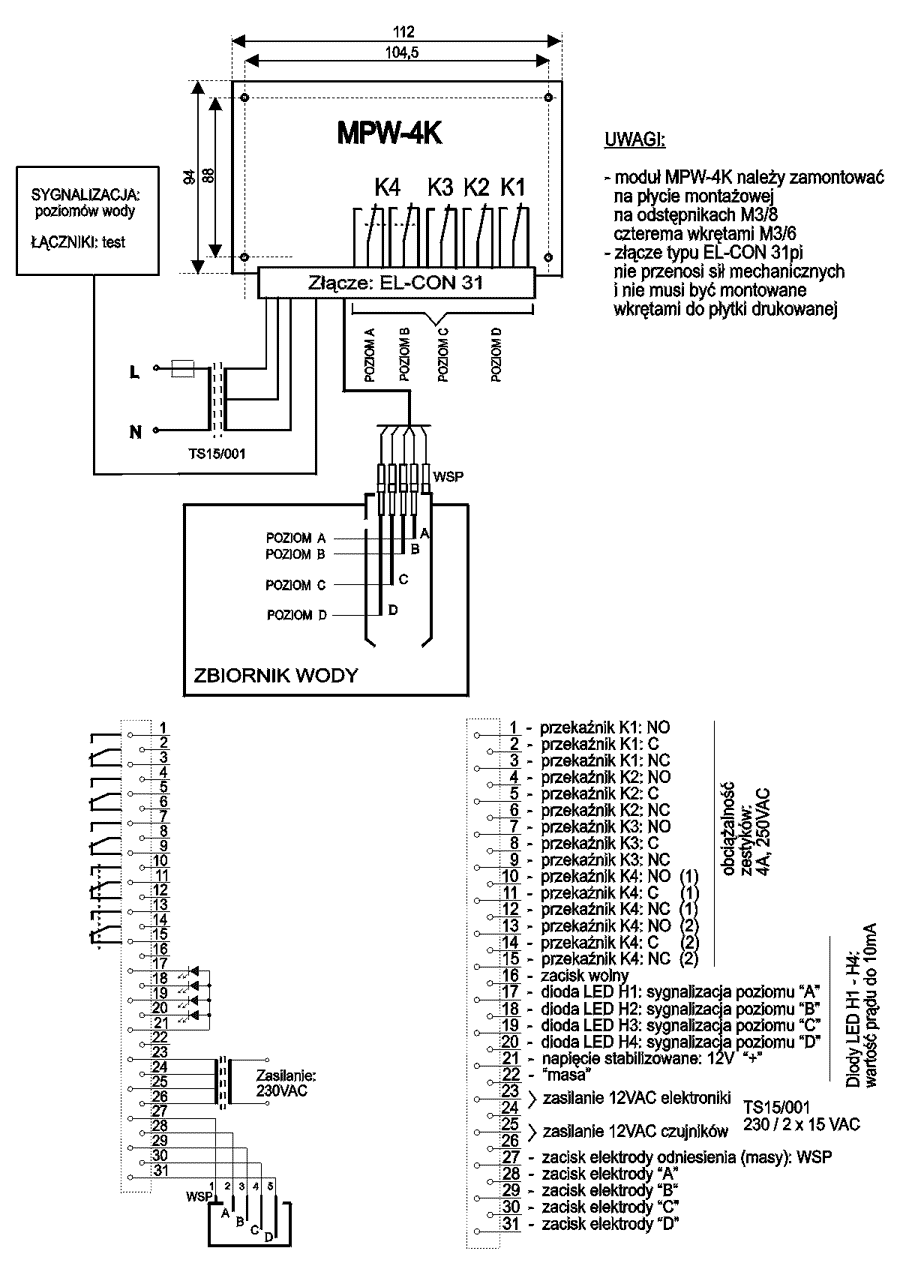

Kompletacja układu SPW-4-00:
- moduł elektroniczny MPW-4K
- transformator TS15/001zasilający moduł
- gniazdo złącza pośredniego 31 pin
- dioda LED w metalowej oprawie
- konduktometryczny czujnik elektrodowy poziomu wody
- elektroda wspólna WSP (tylko dla CPW-5)
- osłona czujników OC-110 (tylko dla CPW-5)
- podkładka miedziana
| - szt.1
- szt.1
- szt.1
- szt.5
- szt.4
- szt.1
- szt.1
- szt.5 | Układ dla wersji w obudowie elementy z 4 pierwszych punktów kompletacji umieszczone są w obudowie.
Dane techniczne układu SPW-4-00:
- napięcie zasilania:
- pobór prądu:
- transformator zasilający TS15/001 (dostarczany luzem) - wykonanie
specjalne z dzielonym karkasem - napięcie zasilania:
- napięcie wtórne:
- obciążalność uzwojenia wtórnego:
- obciążalność przekaźnika wyjściowego:
- położenie pracy modułu elektronicznego:
- bezwładność obwodów wejściowych:
- stopień ochrony modułu elektronicznego
- moduł elektroniczny powinien być montowany w szafach spełniających stopień ochrony:
- zakres temperatury pracy modułu elektronicznego:
- wilgotność względna dla modułu elektronicznego:
- maksymalna odległość między elektrodami czujników a modułem elektronicznym:
- należy zabezpieczyć bezpiecznikiem:
| 2x12V 50Hz (+10% ;-15%)
=<100mA
230V 50Hz (+10%;-15%)
2x12 V
2x500mA
4A 250VAC
dowolne
5 sekund (standard)
IP00
=>IP44
0÷60°C
25÷85%
40 m
2A |

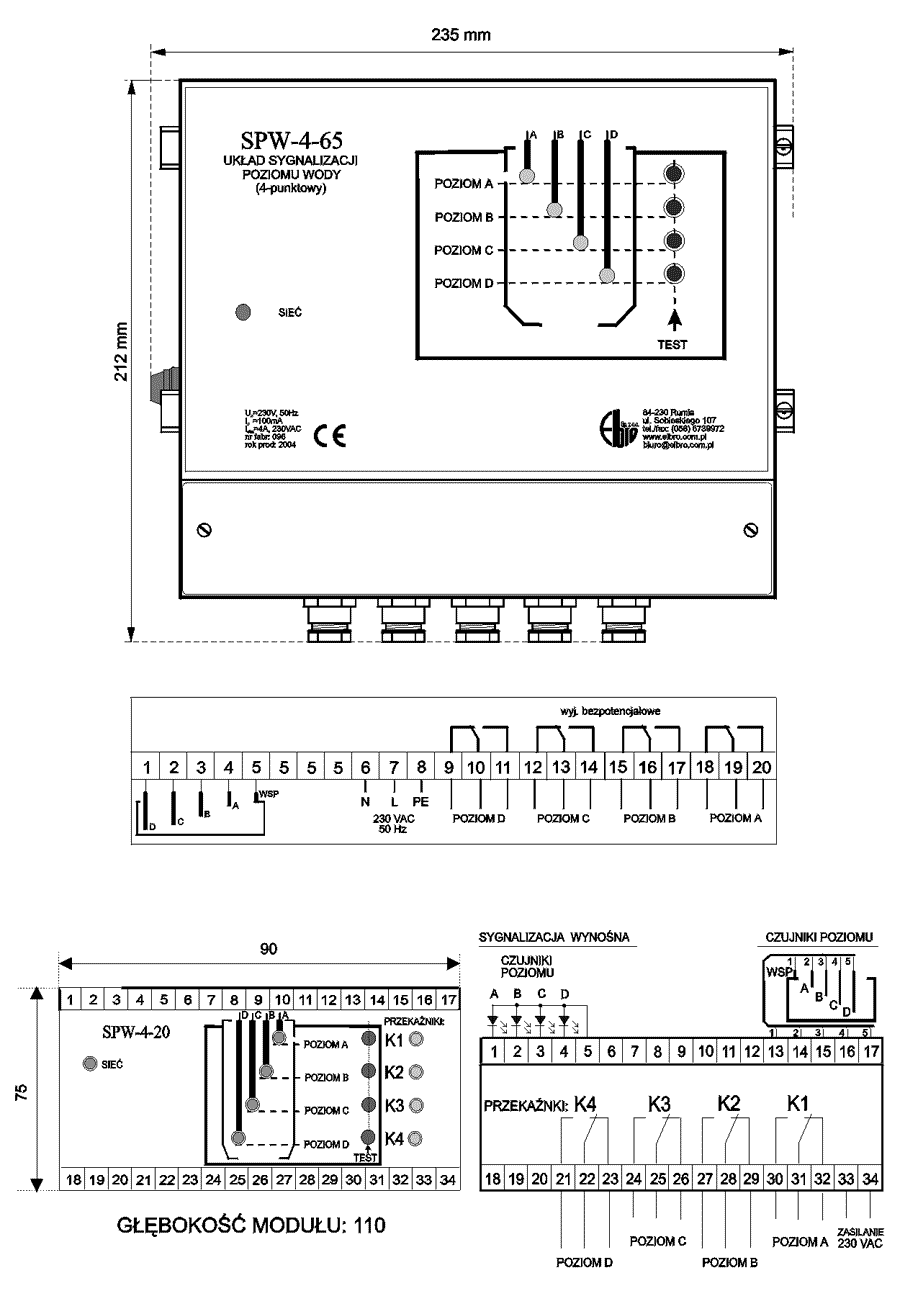

Dane techniczne układów w obudowach SPW-4-65 (IP54) i SPW-4-20 (IP20):
- napięcie zasilania:
- pobór prądu:
- pozostałe dane jak dla układu w wersji bez obudowy
| 230VAC 50Hz (+10% ;-15%)
=<100mA
|
|
