typ CPW-41 CZTEROELEKTRODOWY CZUJNIK POZIOMU WODY
PRZEZNACZENIE:
Konduktometryczny czujnik czteroelektrodowy typ CPW-41 przeznaczony jest do określania poziomu wody (4 punkty pomiaru) w zbiornikach o ciśnieniu do 4 MPa i temperaturze do 250*C.

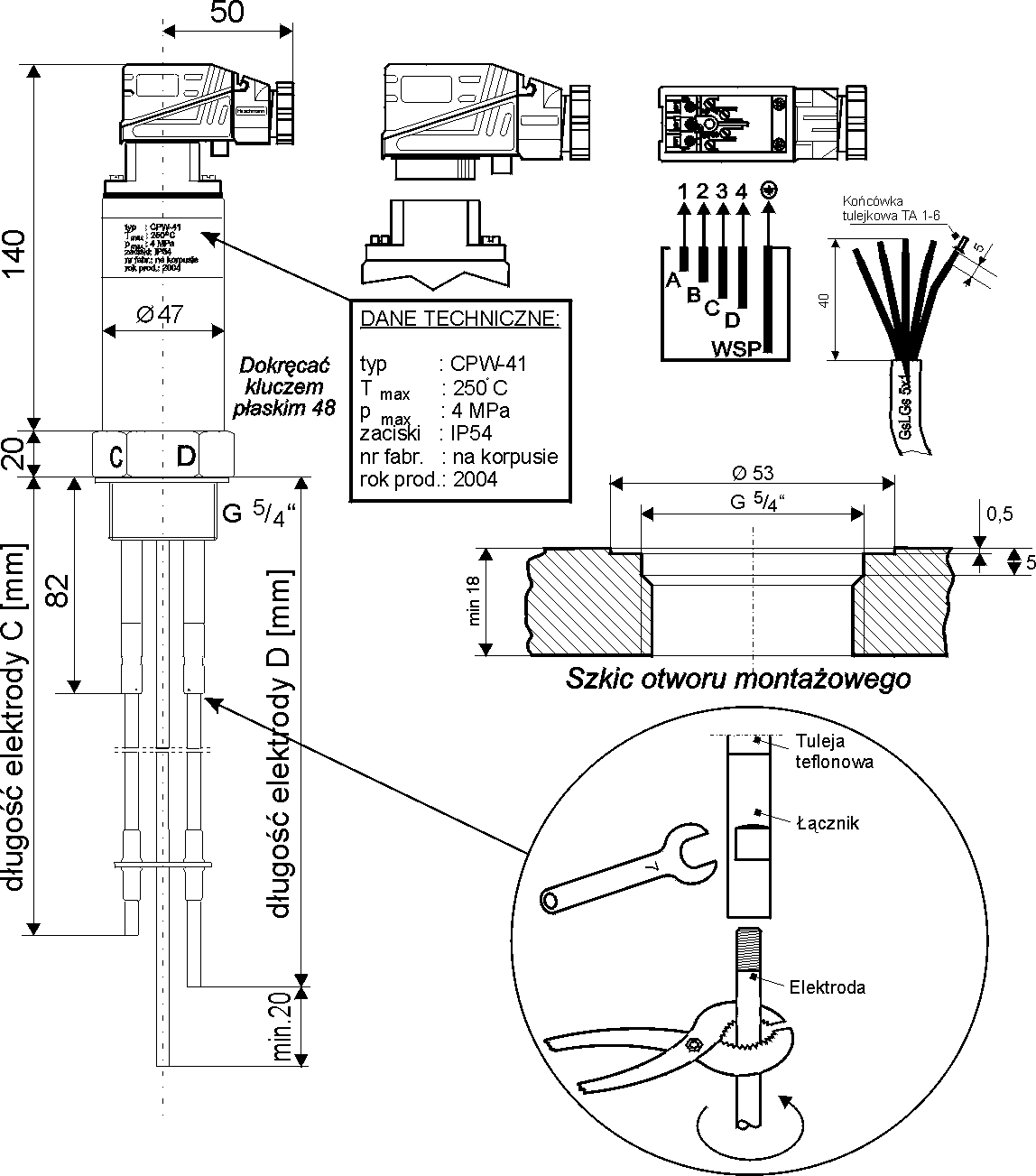

Do prawidłowej pracy należy umieścić go w rurze osłonowej-(elektroda wspólna) w odległości nie mniejszej niż 14mm od ścianki rury (patrz rys zamieszczone pod uwagami ogólnymi dot. montażu). Czujnik w tej wersji nie wymaga zastosowania elektrody wspólnej typ WSP i osłony czujników typ OC-100 lub OC-110. Posiada pięć zacisków przyłączeniowych przez złącze firmy „HIRSCHMANN”.
Dane techniczne konduktometrycznego czujnika czteroelektrodowego CPW-41:
- maksymalna temperatura pracy czujnika:
- maksymalne ciśnienie robocze czujnika:
- stopień ochrony zacisków przyłączeniowych czujnika
- minimalna odległość między elektrodami czujników a elektrodą
wspólną-rurą osłonową: - czujnik przystosowany jest do montażu w płaszczu kotła lub w
dowolnym zbiorniku w położeniu pionowym: - standardowe długości elektrod czujnika:
- minimalna przewodność wody:
| 250°C
4 MPa
IP54
14 mm
połączenie gwintowe G5/4”
600, 800, 1000, 1000mm
=>2mS/m |
|
