typ CPW-5 KONDUKTOMETRYCZNY CZUJNIK ELEKTRODOWY
PRZEZNACZENIE:
Konduktometryczny czujnik elektrodowy typ CPW-5 przeznaczony jest do określania poziomu wody w zbiornikach o ciśnieniu do 4 MPa i temperaturze do 250°C.

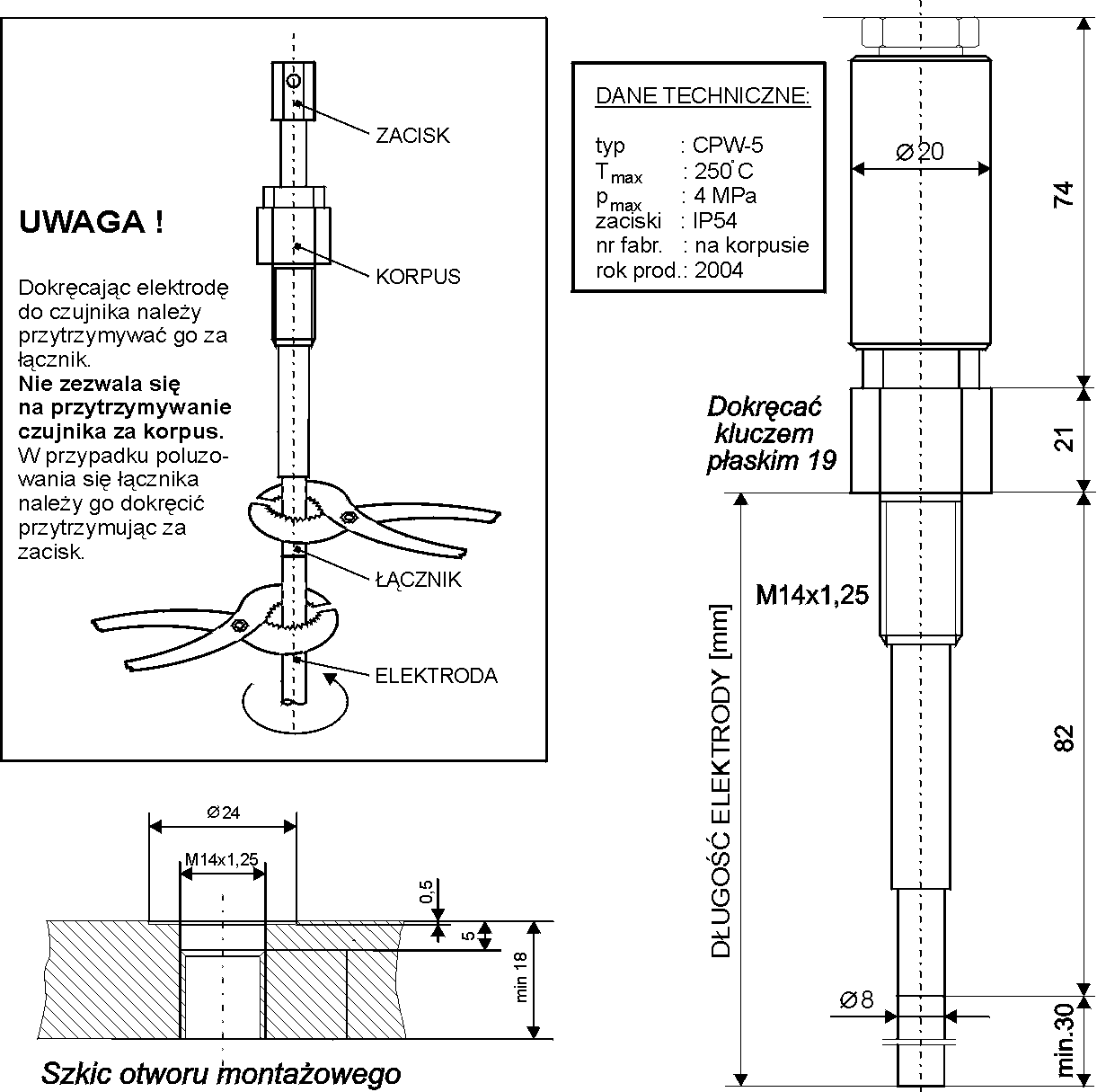

Do prawidłowej pracy należy umieścić go w rurze osłonowej-elektroda wspólna w odległości nie mniejszej niż 14mm od ścianki rury (patrz rys montażowe zamieszczone pod uwagami ogólnymi).
- maksymalna temperatura pracy czujnika:
- maksymalne ciśnienie robocze czujnika:
- stopień ochrony zacisków przyłączeniowych czujników CPW-5:
- maksymalna odległość między elektrodami czujników a elektrodą wspólną-rurą
osłonową: - czujnik przystosowany jest do montażu w płaszczu kotła lub w dowolnym
zbiorniku w położeniu odchylonym od pionu =< 45° w kotłach parowych tylko
w pozycji pionowej: - standardowa długość elektrody czujnika:
- minimalna przewodność wody:
| 250 °C
4 MPa
IP54
50 mm
połączenie gwintowe M14x1,25
400mm lub 600mm
=>2mS/m (przy zanurzeniu elektrody na
głębokość 20mm i odległości między elektrodami
pomiarowymi a elektrodą wspólną: 50mm)
|
|
