typ CPW-7 KONDUKTOMETRYCZNY CZUJNIK ELEKTRODOWY
PRZEZNACZENIE:
Konduktometryczny czujnik elektrodowy typ CPW-7M (z króćcem M14x1,25) CPW-7C (z króćcem G1/2”) przeznaczony jest do określania poziomu wody w zbiornikach o ciśnieniu do 4 MPa i temperaturze do 250*C.

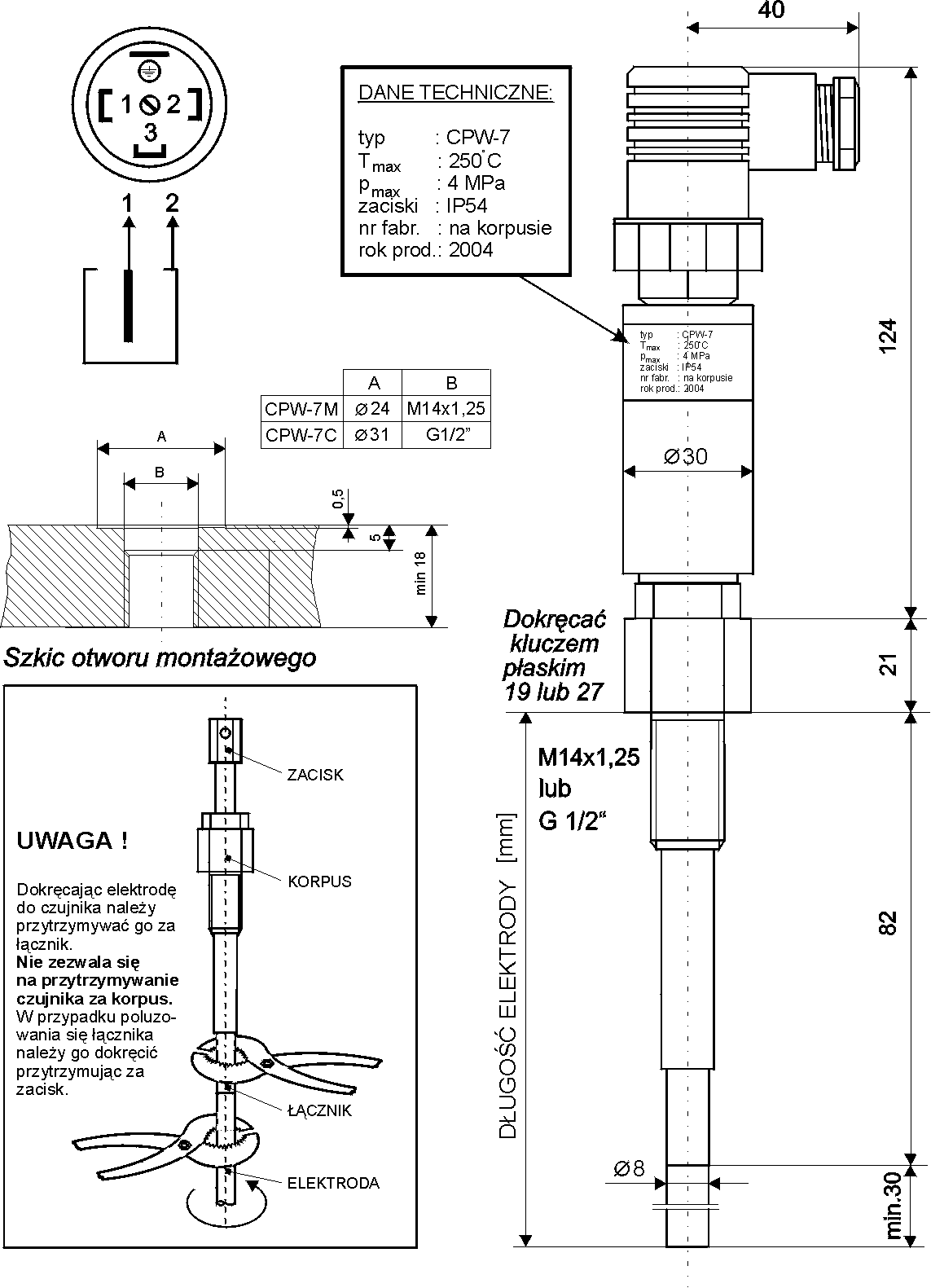

Do prawidłowej pracy należy umieścić go w rurze osłonowej-elektroda wspólna w odległości nie mniejszej niż 14mm od ścianki rury (patrz rys zamieszczone pod uwagami ogólnymi dot. montażu). Czujnik w tej wersji nie wymaga zastosowania elektrody wspólnej typ WSP i osłony czujników typ OC-100 lub OC-110. Posiada dwa zaciski. Zamiast teflonowej osłony zacisków przyłączeniowych zastosowano osłonę ze złączem firmy „HIRSCHMANN”.
Dane techniczne konduktometrycznego czujnika elektrodowego CPW-7:
- maksymalna temperatura pracy czujnika:
- maksymalne ciśnienie robocze czujnika:
- stopień ochrony zacisków przyłączeniowych czujnika
- minimalna odległość między elektrodami czujników
a elektrodą wspólną-rurą osłonową: - czujnik przystosowany jest do montażu w płaszczu kotła
połączenie gwintowe M14x1,25 lub G1/2” lub w dowolnym zbiorniku
w położeniu odchylonym od pionu: - standardowa długość elektrody czujnika:
- minimalna przewodność wody:
| 250°C
4 MPa
IP54
14 mm
=<45°
400mm lub 600mm
=>2mS/m |
|
