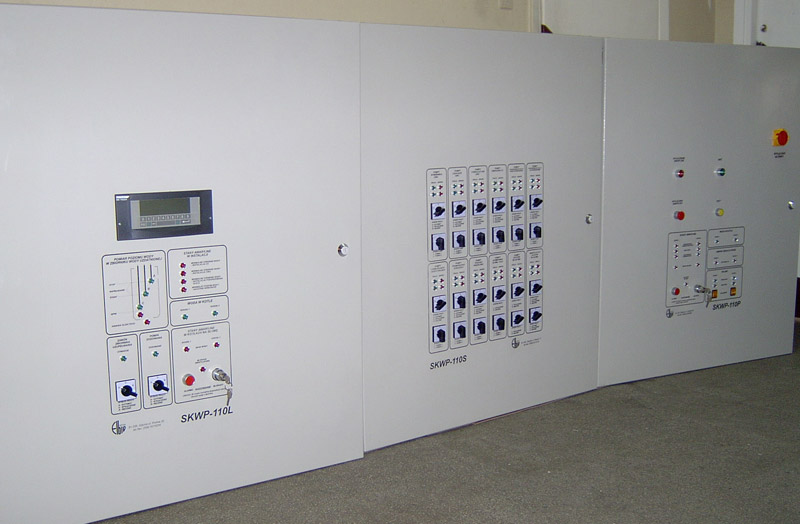

Widok elewacji szaf sterowniczo-zasilających typu SKWP-110 do kotłowni wodnej.
Realizacja następujących funkcji technologicznych:
automatyka zabezpieczająca dwóch kotłów wodnych niskoparametrowych opalanych olejem
automatyka zabezpieczająca dwóch kotłów wodnych niskoparametrowych opalanych słomą
regulacja temperatury wody w instalacjach CO (pogodowa), CWU i TECHNOLOGII (stałowartościowa)
uzupełnianie wody i stabilizacja ciśnienia wody w instalacji ciepłowniczej
stabilizacja przepływu (różnicy ciśnień) wody przez kotły opalane olejem
regulacja temperatury oleju w zbiornikach olejowych
podgrzewanie temperatury wody (odzysk energii z kotłów opalanych słomą) w instalacji powrotnej do kotłów opalanych olejem
regulacja temperatury wody w rozdzielaczu powrotnym do kotłów opalanych olejem
regulacja poziomu wody w zbiorniku wody uzdatnionej
sygnalizacja stanów pracy oraz awaryjnych
CZĘŚĆ STEROWNICZA, CZĘŚĆ „SIŁOWA” POMP, CZĘŚĆ „SIŁOWA” OBWODÓW POMOCNICZYCH
Funkcjonalny podział szaf sterowniczo-zasilających (3 szt. obudowy wiszące 1200x1000x300)

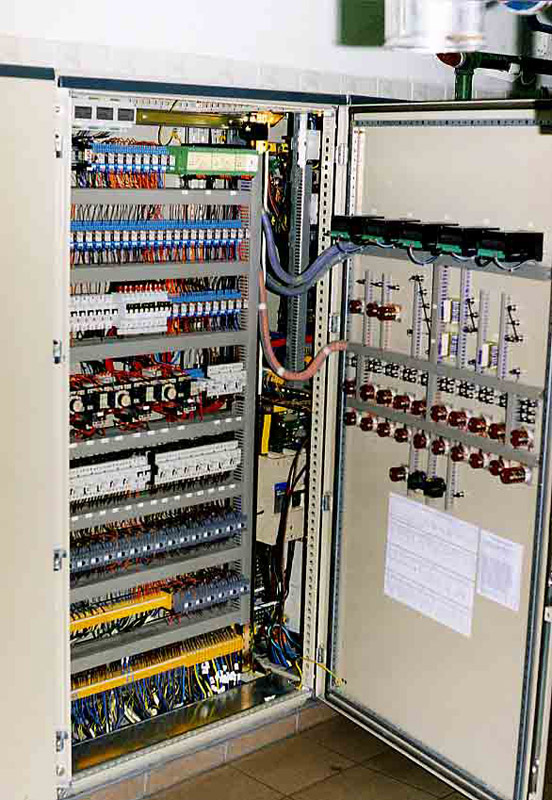

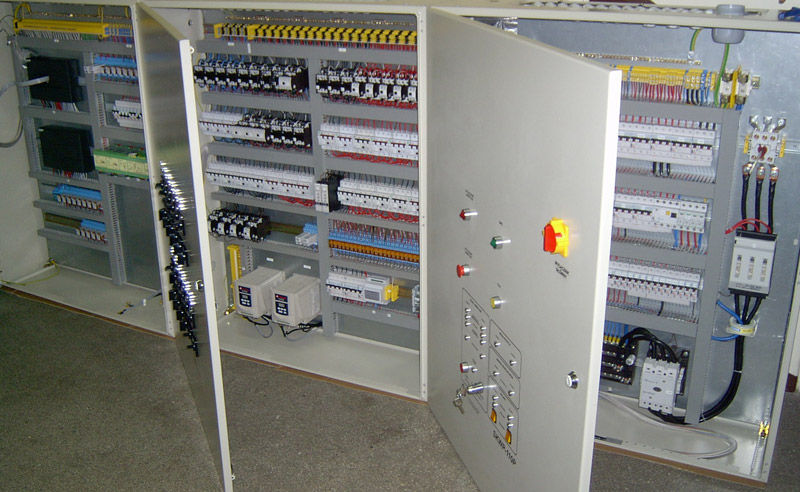

Widok elewacji szaf sterowniczo-zasilających (3 szt. obudowy stojące 2000x1000x400) typu SKWP-110 do kotłowni wodno-parowej wyposażonej w dwa kotły parowe i dwa wodne.
Realizacja następujących funkcji technologicznych:
automatyka zabezpieczająca dwóch kotłów wodnych wysokoparametrowych opalanych gazem lub olejem
automatyka zabezpieczająca dwóch kotłów parowych wysokoparametrowych opalanych gazem lub olejem
regulacja temperatury wody w instalacji CO (pogodowa)
regulacja temperatury wody w instalacji CWU (stałowartościowa)
uzupełnianie wody i stabilizacja ciśnienia wody w instalacji ciepłowniczej
regulacja temperatury oleju w zbiornikach olejowych
regulacja poziomu wody w zbiorniku kondensatu
regulacja poziomu wody w zbiorniku zasilającym
regulacja poziomu wody w zbiorniku pomocniczym
regulacja poziomu wody w zbiorniku ciśnieniowym
sygnalizacja stanów pracy oraz awaryjnych
zasilanie i zabezpieczenie obwodów pomocniczych kotłowni
układ SZR (zasilanie główne, pomocnicze i agregat)
