SRW-101 automatyka kotła wodnego

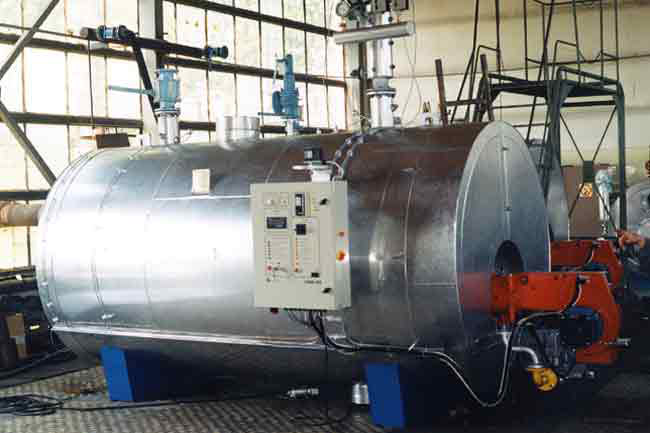

 Kocioł wodny HVTO prod. FUO „RUMIA” Sp.z o o wyposażony w szafę automatyki zabezpieczającej typu SRW-101

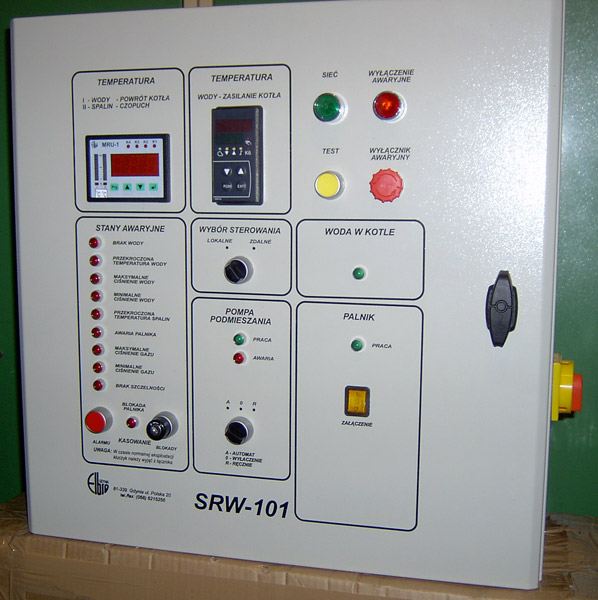

Widok elewacji szafy sterowniczej automatyki
zabezpieczającej typu SRW-101 do kotła wodnego.
Widoczne następujące elementy:
- regulator temperatury na króćcu wylotowym kotła
- sterowanie mocy palnika modulowanego
- regulator temperatury na króćcu powrotnym kotła wskaźnik temperatury spalin
- sterowanie pompy podmieszania
- pole stanów awaryjnych z dwoma łącznikami
- przyciskowym KASOWANIE ALARMU
- kluczykowym KASOWANIE BLOKADY
- pole WYBORU STEROWANIA
- LOKALNE – regulatory zabudowane w szafie
- ZDALNE – regulator/sterownik nadrzędny kaskady

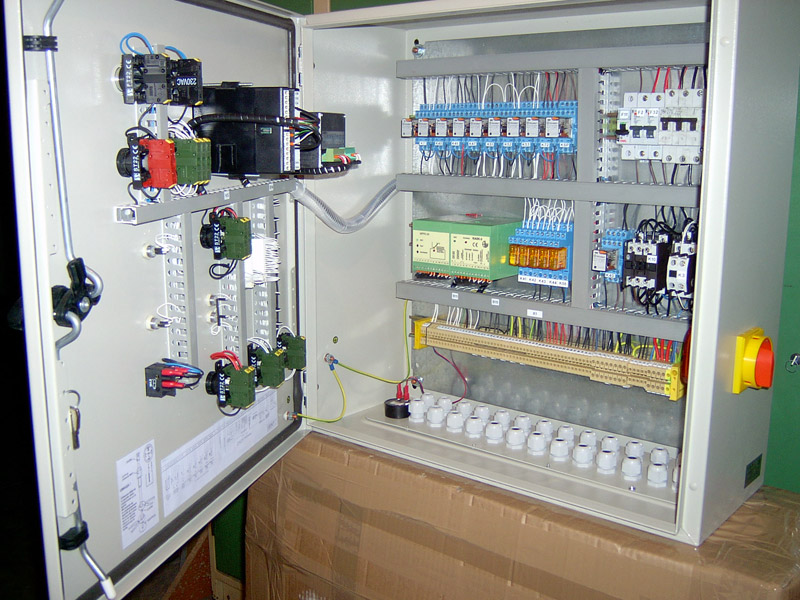

Zamontowana w szafie typ SRW-101-V1 i na kotle wodnym aparatura kontrolno-pomiarowa i automatyka w wersji podstawowej obejmuje: - pomiar, wskazanie na wyświetlaczu LED i regulację temperatury wody na poziomie króćca wylotowego – sterowanie mocą palnika
- pomiar, wskazanie na wyświetlaczu LED i regulację temperatury wody na poziomie króćca powrotnego kotła – sterowanie pompy podmieszania lub zaworu 3-drogowego
- zabezpieczenie przed:
- przekroczeniem dopuszczalnej temperatury wody na poziomie króćca wylotowego kotła
- brakiem wody na poziomie króćca wylotowego kotła (do kotłów powyżej 100kW)
- minimalnym ciśnieniem wody na poziomie króćca wylotowego kotła (do kotłów wysokoparametrowych)
- maksymalnym ciśnieniem wody na poziomie króćca wylotowego kotła (do kotłów wysokoparametrowych)
- sygnalizacje:
- stanów awaryjnych w kotle powodujących zablokowanie palnika lub innego urządzenia dostarczającego energię do kotła - optycznie i akustycznie
- sygnał akustyczny kasowany jest przyciskiem monostabilnym,
- blokada palnika usuwana jest (po zlikwidowaniu przyczyny jej ustawienia) łącznikiem pokrętnym kluczem
- obecność wody w kotle
- pracy i awarii urządzeń wykonawczych
- pracy palnika i/lub stan załączenia poszczególnych stopni mocy (przeniesione z listwy przyłączeniowej palnika)
- stanów awaryjnych w palniku (przeniesione z listwy przyłączeniowej palnika) powodujące jego wyłączenie
- zabezpieczenia silnikowe i nadprądowe urządzeń wykonawczych
Funkcje dodatkowe obejmują:
- blokadę palnika spowodowaną np.:
- przekroczeniem dopuszczalnego ciśnienia spalin (w dostawie membranowy regulator ciśnienia
- TYP 612 19 prod.: ZPA - Czechy)
- przekroczeniem dopuszczalnej temperatury spalin – realizuje, opisany w katalogu regulator PRT-1 (w dostawie czujnik temperatury typ Pt100 z króćcem M12x1,5 100mm prod.: JUMO)
- pomiar (i wskazanie na wyświetlaczu typu LED) wartości:
- temperatury spalin (w dostawie czujnik temperatury typ Pt100 z króćcem M12x1,5 100mm prod.: JUMO)

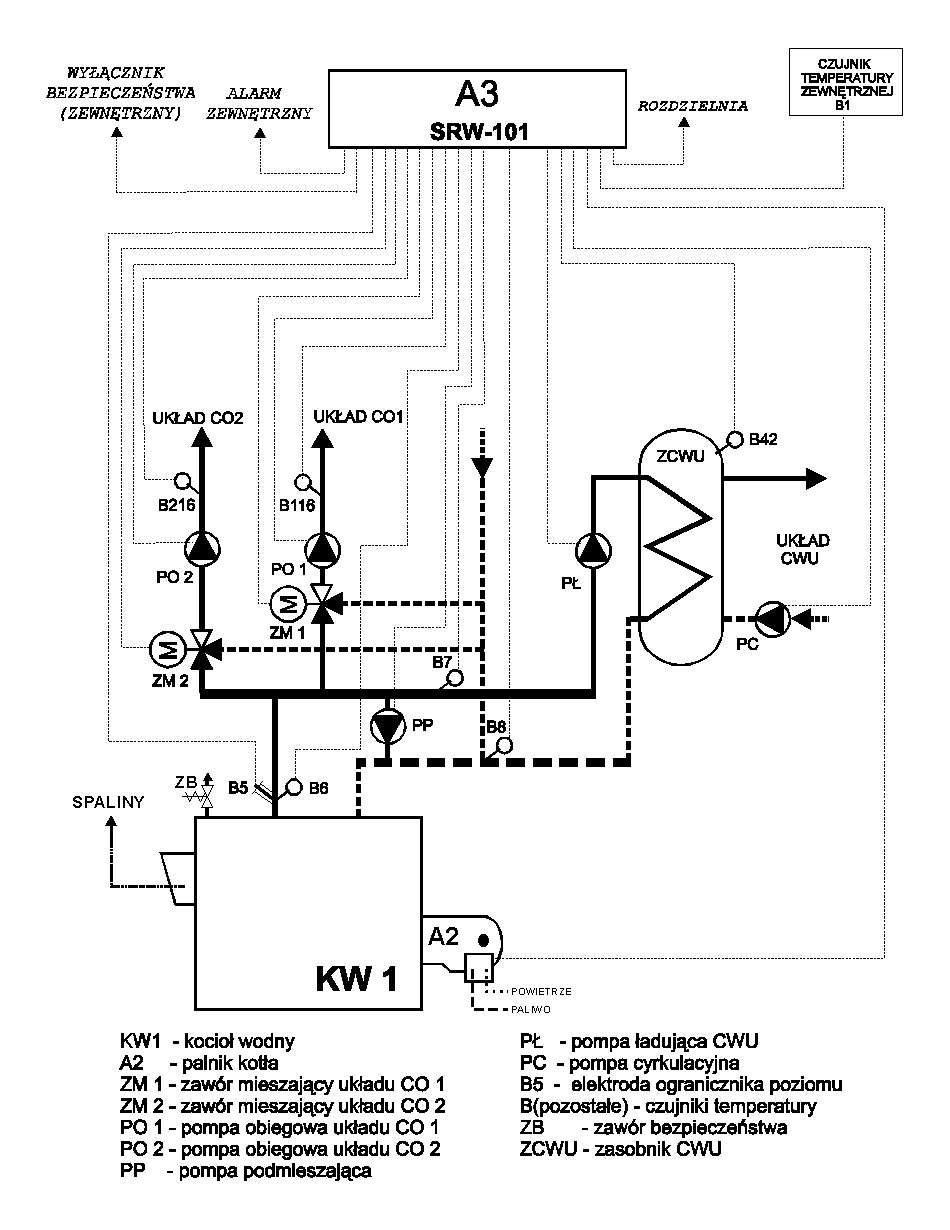

- sterowanie dodatkowych urządzeń wykonawczych:
- pomp obiegowych CO i zaworów mieszających (z zastosowaniem dowolnego regulatora pogodowego np.RKW-1)
- ładującej zasobnik CWU i cyrkulacyjnej CWU
- pompy stabilizująco uzupełniającej (presostat lub manometr kontaktowy)
- sterowanie dodatkowych urządzeń wykonawczych:
Kompletacja - wersja do kotła wysokoparametrowego:
- szafa sterownicza SRW-101 (ELBRO)
- konduktometryczny czujnik elektrodowy typ CPW-3 (ELBRO)
- czujnik temperatury wody (JUMO)
- termostat bezpieczeństwa (JUMO, SAMSON) - na dodatkowe zamówienie
- termostat wyłączający (JUMO, SAMSON) - na dodatkowe zamówienie
- presostat (DANFOSS) MAX ciśnienia wody - na dodatkowe zamówienie
- presostat (DANFOSS) MIN ciśnienia wody - na dodatkowe zamówienie
| szt.1
szt.1
szt.2
szt.1 lub 2
szt.1
szt.1
szt.1 |

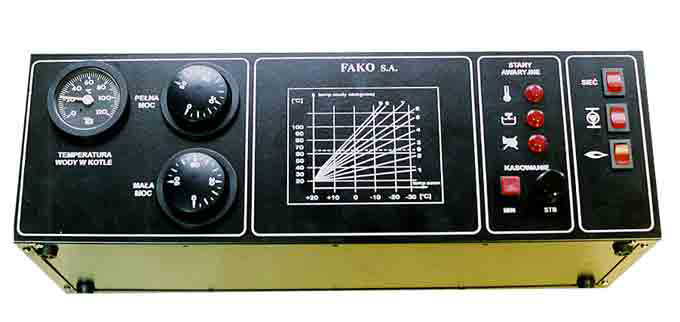

 Pulpit - wersja podstawowa zawierająca tylko układy zabezpieczeń kotła i sterowania urządzeń
wykonawczych automatyki (bez osprzętu elektrycznego „siłowego” mogą zostać wykonane w postaci pulpitów lub paneli sterowniczych do zamocowania np. w obudowie kotła (dotyczy kotłów nie podlegających
dyrektywie ciśnieniowej PED) |
