MPW-20 Zestaw regulatora i ogranicznika (w obudowie IP20) do zabudowy na szynie TS35
Pobierz instrukcję .pdf (1 687 kB)
  Zestaw do regulacji poziomu wody typ MPW-20 składający się z układów MPW1-20 i MPW3-20 (zamontowanych w obudowie IP20) do zabudowy na szynie TS35 przeznaczony jest do określania poziomu wody w kotłach parowych i wytwornicach pary wodnej oraz do:
- sterowania (zestyki bezpotencjałowe przekaźników):
- pompą (lub zaworem) dostarczającą wodę do kotła
- zewnętrznym obwodem alarmowym
- zablokowania (podwójna blokada przekaźnikowa) palnika lub innego urządzenia dostarczającego energię cieplną do kotła po wynurzeniu najdłuższych elektrod czujników
- sygnalizowania:
- stanów pracy:
- stanów awaryjnych:
- awaria elektrod (niewłaściwa kolejność zanurzania/wynurzania elektrod)
- brak dostatecznej ilości wody
- niski poziom wody (NPW) - niezależnie dla obu układów MPW1-20 i MPW3-20
- poziomu wody (4 wartości, poziom najniższy NPW zdublowany)

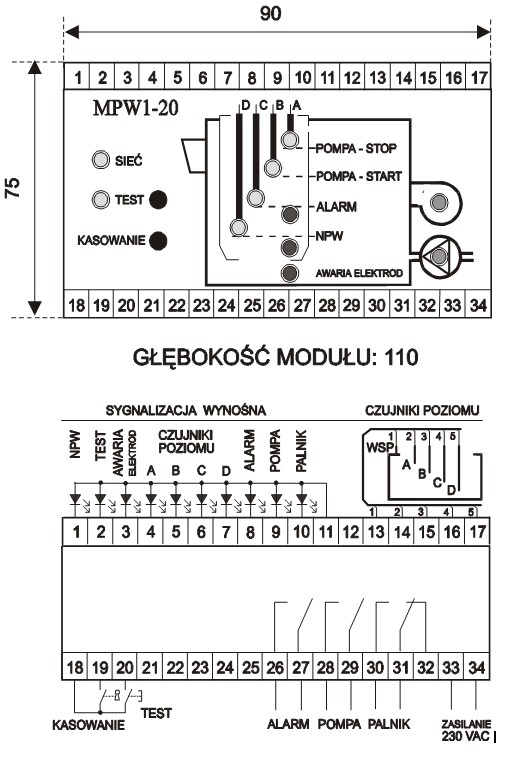

- MPW1-20 współpracujący z zestawem czterech konduktometrycznych czujników elektrodowych CPW-5, -7 i jedną elektrodą wspólną WSP (wymaganą tylko dla CPW-5) lub czujnikiem czteroelektrodowym typu CPW-41
- MPW3-20 współpracujący z jednym czujnikiem z dodatkową elektrodą stanu izolacji CPW-3.
Układ regulatora MPW1-20 z dodatkową funkcją blokady palnika przy niskim poziomie wody posiada funkcję testu, zapisanego w pamięci EPROM, polegającego na sprawdzeniu kontrolek sygnalizacyjnych oraz zasymulowaniu procesu napełniania kotła wodą do poziomu maksymalnego, a następnie opróżniania go do poziomu minimalnego. Jednocześnie odpowiednio do symulowanych poziomów załączane są urządzenia wykonawcze.
Układ ogranicznika MPW3-20 dokonuje cyklicznego sprawdzania poprawności działania urządzenia, stanu izolacji współpracującego z nim czujnika oraz ciągłości przewodu przyłączeniowego.
Kompletacja zestawu MPW:- moduł regulatora MPW1-20
- moduł ogranicznika MPW3-20
- czujnik poziomu wody z dodatkową elektrodą typ CPW-3
- konduktometryczny czujnik 1-elektrodowy poziomu wody typ CPW-5,-7
- lub 4-elektrodowy czujnik poziomu typ CPW-41
- elektroda wspólna WSP (tylko dla CPW-5)
- osłona czujników poziomu OC-110 (tylko dla CPW-5)
- podkładki miedziane
| - szt.1
- szt.1
- szt.1
- szt.4
- szt.1
- szt.1
- szt.1
- komplet |
Dane techniczne zestawu MPW:- napięcie zasilania:
- pobór prądu:
- obciążalność przekaźników wyjściowych:
- położenie pracy modułów elektronicznych:
- bezwładność obwodów wejściowych:
- stopień ochrony modułów elektronicznych:
- moduły elektroniczne powinny być montowane w szafach spełniających stopień ochrony:
- zakres temperatury pracy modułów elektronicznych:
- wilgotność względna dla modułów elektronicznych:
- maksymalna odległość między elektrodami czujników a modułami elektronicznymi:
- moduły należy zabezpieczyć bezpiecznikiem:
| 230VAC 50Hz (+10% ;-15%)
=<250mA
4A 250VAC
dowolne
5 sekund (standard)
IP00
=>IP44
0÷60÷C
25÷85%
40 m
2A |
ŚWIADECTWO BADANIA TYPU Nr CW-BT/22/2005 |
