SRP-101 automatyka kotła parowego

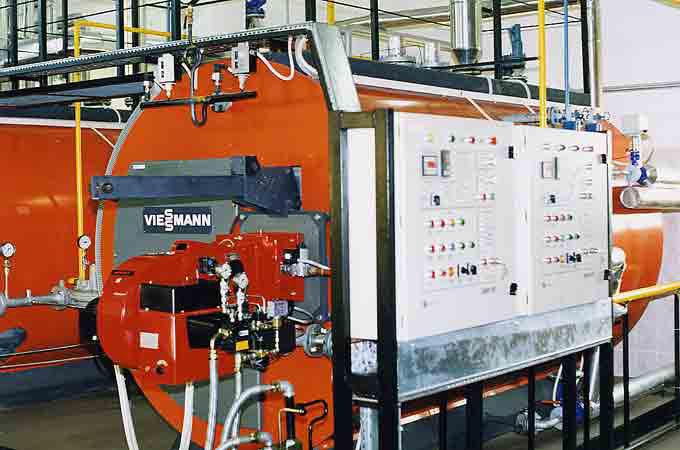

 Kotły parowe Turbomat RN-HD prod. Viessmann wyposażone w szafy automatyki zabezpieczającej typu SRP-101.

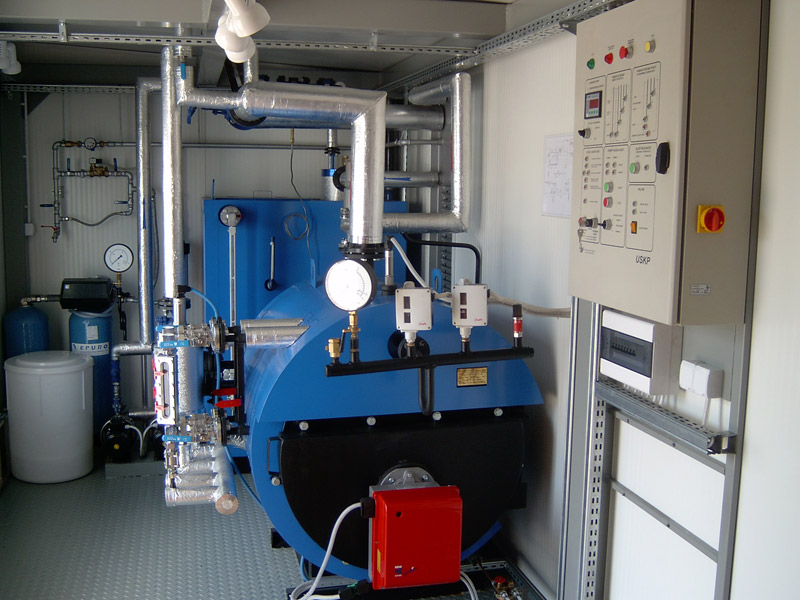

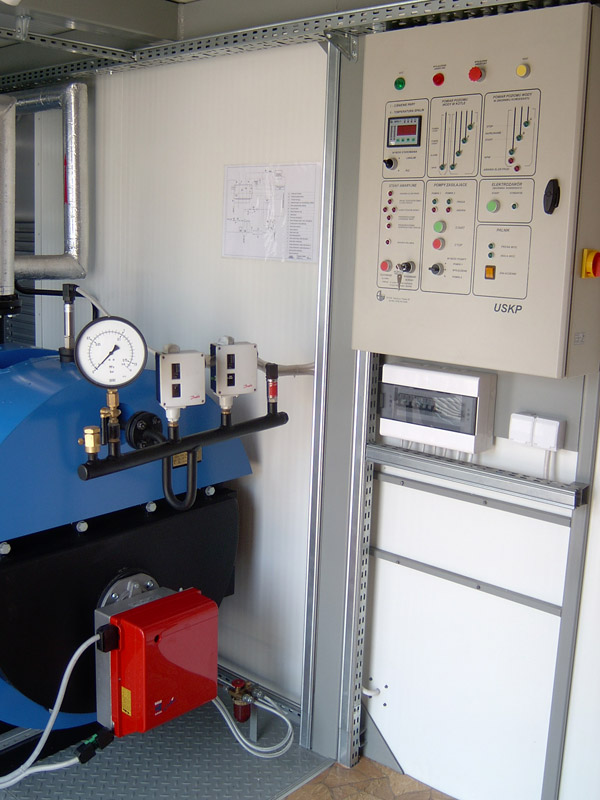

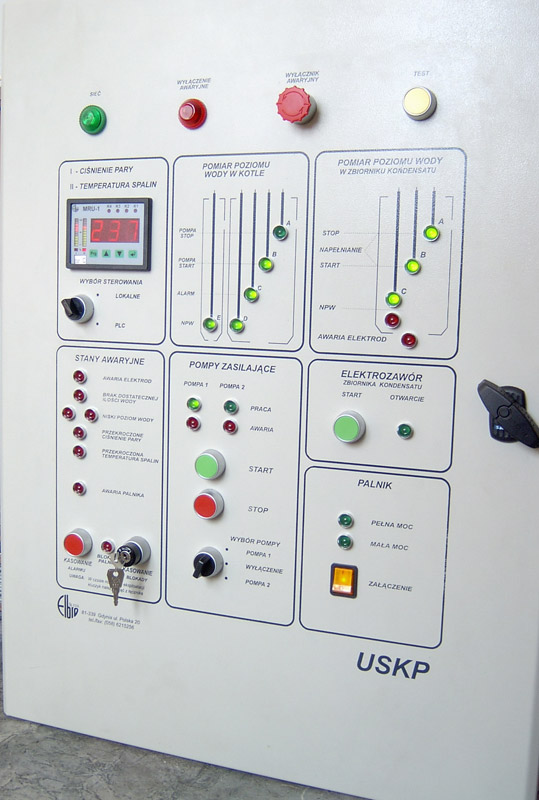

Kocioł parowy TPS prod. FAKO S.A. Rumia wyposażony w szafę automatyki zabezpieczającej typu USKP.

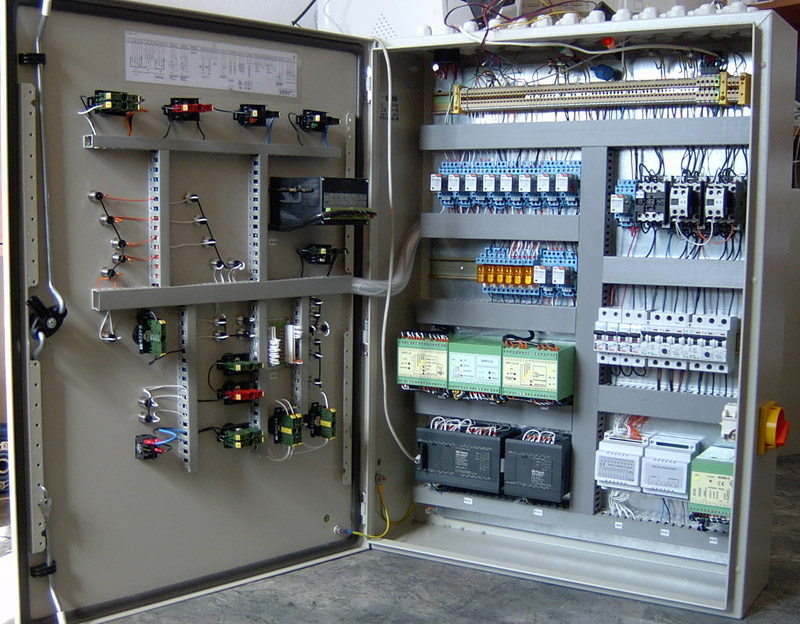

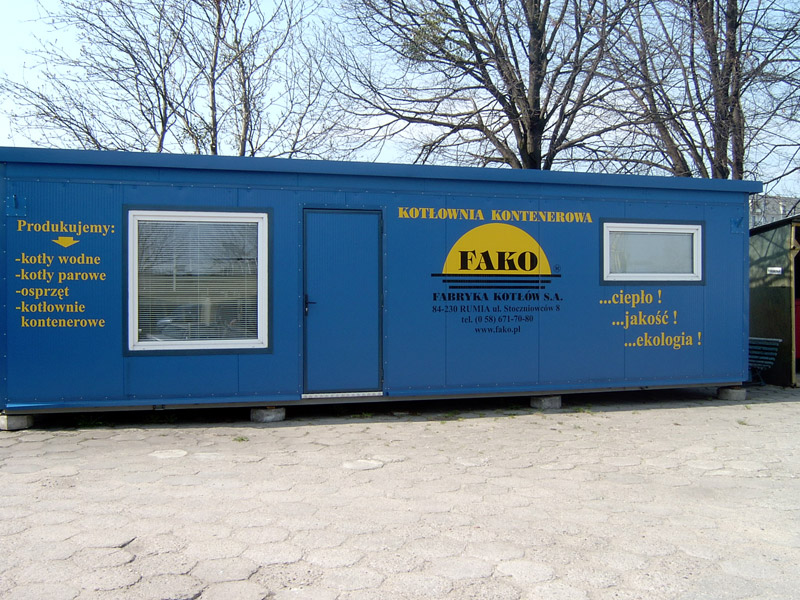

Zestaw zabudowany w kotłowni kontenerowej wyposażony dodatkowo w sterownik PLC pozwalający na obsługę kotłowni z poziomu nadrzędnego sterowania i wizualizacji.
Zastosowany moduł GSM służy do zdalnego powiadamiania o stanach awarii kotłowni. Dzięki wykorzystaniu sieci telefonii komórkowej nie ma ograniczeń związanych z okablowaniem, czy miejscem przebywania osób odpowiedzialnych za pracę kotłowni.

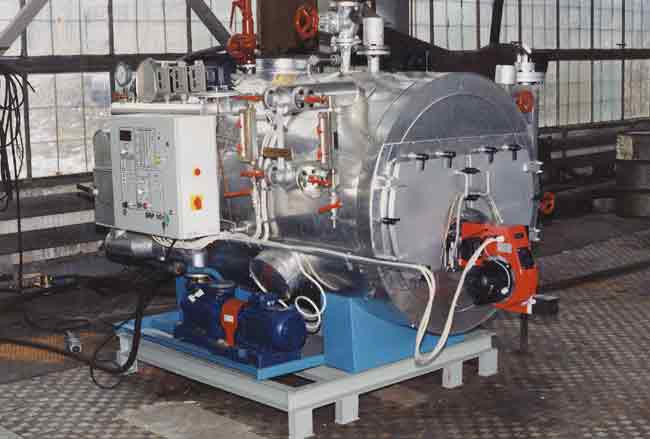

 Kocioł parowy HTO-100 prod. FUO „RUMIA” wyposażony w szafę automatyki zabezpieczającej typu SRP-101.

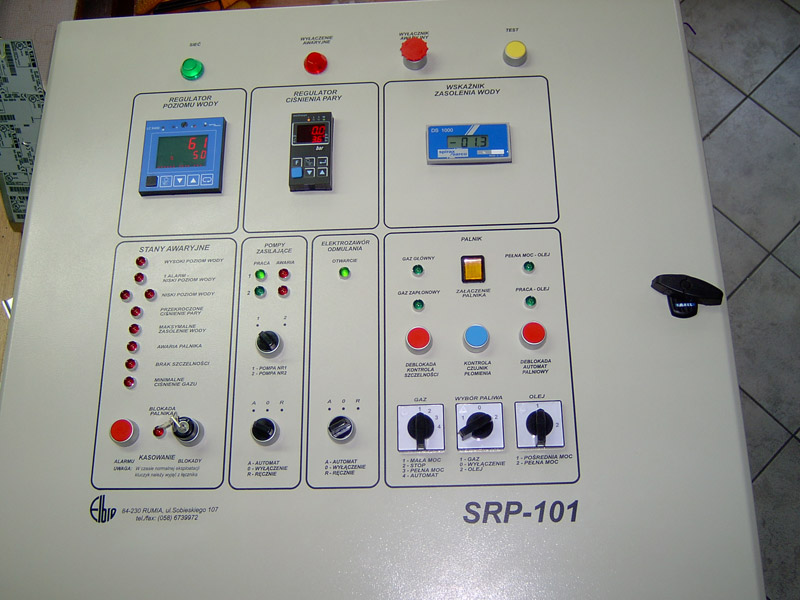

Szafa automatyki zabezpieczającej kocioł parowym z ciągłą regulacją ciśnienia, zasolenia, poziomu wody (pompy zasilające z wbudowanymi przetwornicami częstotliwości).

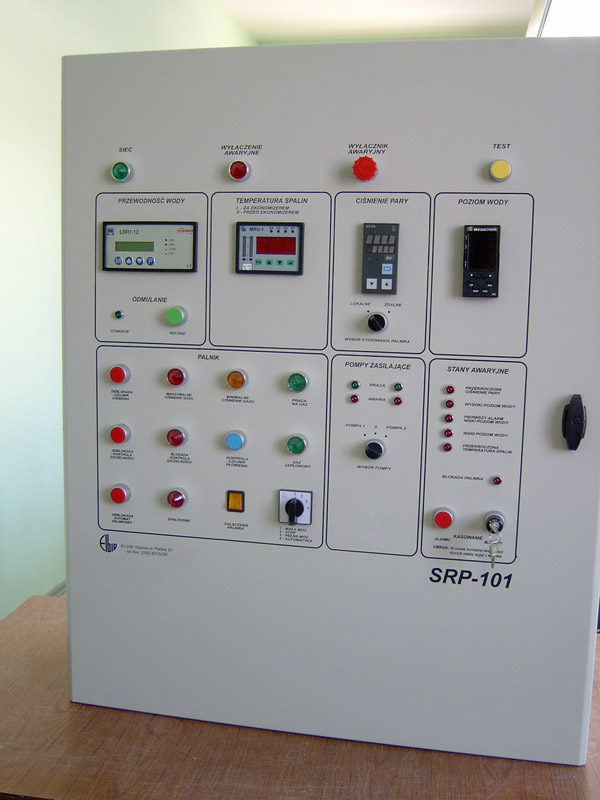

Widok elewacji szafy SRP-101 automatyki kotła parowego z ciągłą regulacją ciśnienia, poziomu i zasolenia wody w kotle z elementami sterowania palnika zgrupowanymi w polu PALNIK.

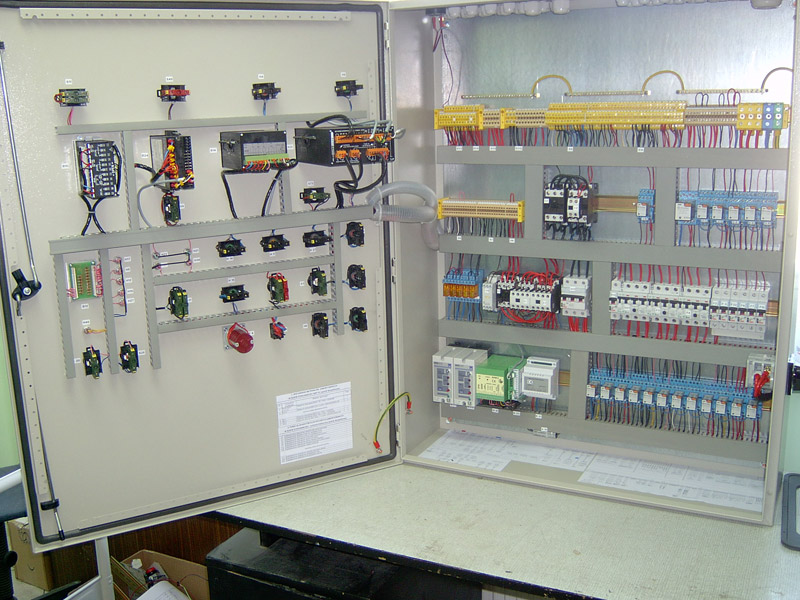

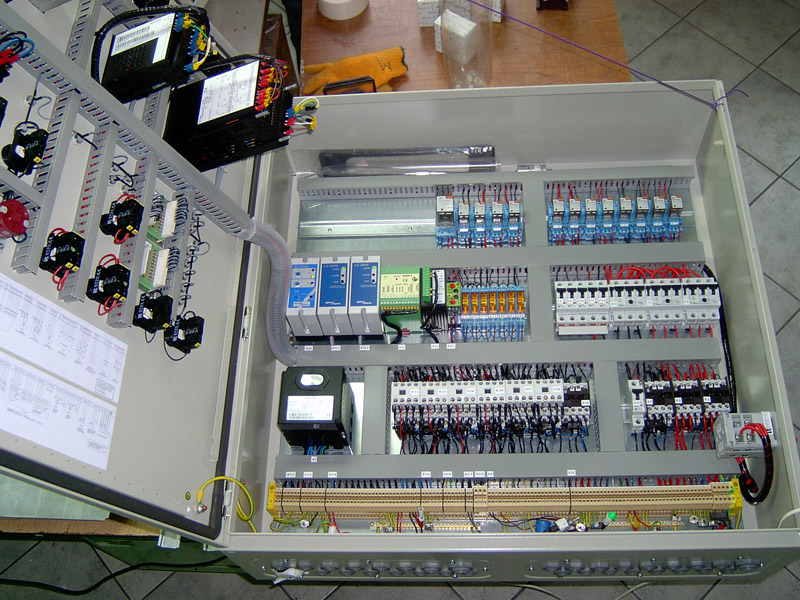

Wnętrze szafy SRP-101 z wbudowanym układem sterowania palnika (na płycie montażowej widoczny automat palnikowy LFL)

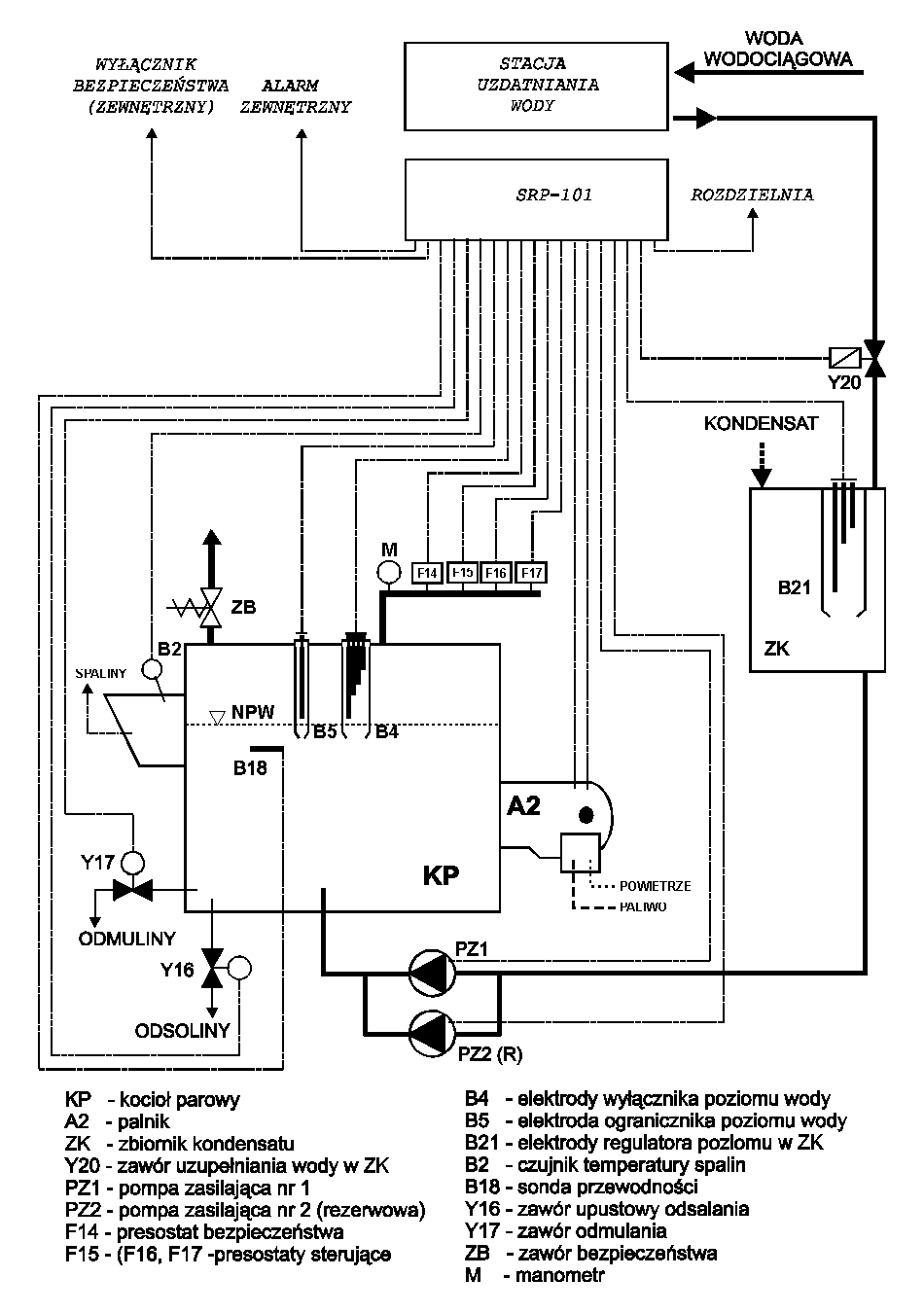

Zamontowana w szafie typ SRP-101-V1 i na kotle parowym aparatura kontrolno-pomiarowa i automatyka w wersji podstawowej obejmuje: - pomiary i regulację:
- ciśnienia pary w kotle
- poziomu wody w kotle (4 wartości; poziom najniższy zdublowany)
- zabezpieczenie przed:
- spadkiem poziomu wody w kotle poniżej wartości NPW (niski poziom wody) – ogranicznik samokontrolujący
- spadkiem poziomu wody w kotle poniżej wartości NPW (niski poziom wody) – dodatkowa funkcja regulatora
- przekroczeniem dopuszczalnego ciśnienia pary w kotle
- sygnalizację:
- stanów awaryjnych w kotle powodujących zablokowanie palnika lub innego urządzenia dostarczającego energię do kotła - optycznie i akustycznie
- sygnał akustyczny kasowany jest przyciskiem monostabilnym,
- blokada palnika usuwana jest (po zlikwidowaniu przyczyny jej ustawienia) łącznikiem pokrętnym kluczem
- pracy urządzeń wykonawczych
- awarii urządzeń wykonawczych
- pracy palnika i/lub stan załączenia poszczególnych stopni mocy (przeniesione z listwy przyłączeniowej palnika)
- stanów awaryjnych w palniku (przeniesione z listwy przyłączeniowej palnika) powodujące jego wyłączenie
- zabezpieczenia silnikowe i nadprądowe urządzeń wykonawczych
- automatyczne przełączenie przy awarii pracującej pompy na rezerwową zasilającą kocioł
Funkcje dodatkowe obejmują:- blokadę palnika spowodowaną np.:
- przekroczeniem dopuszczalnej temperatury spalin – realizuje, opisany w katalogu regulator MTP-1 (w dostawie czujnik temperatury typ Pt100 z króćcem M12x1,5 100mm prod.: JUMO)
- przekroczeniem dopuszczalnego ciśnienia spalin (w dostawie membranowy regulator ciśnienia TYP 612 19 prod.: ZPA - Czechy)
- przekroczeniem dopuszczalnego wysokiego poziomu wody WPW (w dostawie konduktometryczny czujnik poziomu wody oraz moduł sygnalizatora)
- pomiary (i wskazanie na wyświetlaczu typu LED):
- temperatury spalin (w dostawie czujnik temperatury typ Pt100 z króćcem M12x1,5 100mm prod.: JUMO)
- temperatury pary (w dostawie czujnik temperatury typ Pt100 z króćcem M12x1,5 100mm prod.: JUMO)
- ciśnienia pary (w dostawie przetwornik ciśnienia serii MBS 3000 z króćcem G1/2” lub M20x1,5 prod.: DANFOSS)
- sterowanie zaworem uzupełniającym wodę w zbiorniku kondensatu (w dostawie dwa konduktometryczne czujniki poziomu wody)
- zabezpieczenie przed suchobiegiem pomp dostarczających wodę do kotła (w dostawie jeden konduktometryczny czujnik poziomu wody)
- obie podane wyżej funkcje (w dostawie trzy konduktometryczne czujniki poziomu wody lub czujnik 4-elektrodowy)
- realizuje dodatkowe funkcje zgodnie z wymaganiami technologicznymi lub dozoru np. automatyczne odsalanie i odmulanie kotła, możliwość pracy samodzielnej lub w kaskadzie
Kompletacja - wersja podstawowa V1:
- szafa sterownicza SRP-101 (ELBRO)
- konduktometryczny czujnik elektrodowy typ CPW-5, -7 (ELBRO)
- lub czujnik 4-elektrodowy CPW-41 (ELBRO)
- konduktometryczny czujnik elektrodowy typ CPW-3 (ELBRO)
- elektroda wspólna typ WSP (ELBRO) – tylko dla czujnika CPW-5
- osłona czujnika OC-110 (ELBRO) – tylko dla czujnika CPW-5
- presostaty - na dodatkowe zamówienie (standardowo prod.: DANFOSS)
| szt.1
szt.4
szt.1
szt.1
szt.1
szt.1
kpl.1 |
|
